EPApro® - Vernetzbares ESD Personenerdungs-Kontrollsystem

Mehr Sicherheit und Komfort für Ihre ESD-Schutzzonen


EPApro® – ESD Personenerdungs-Kontrollsystem


Das System

Die innovative EPApro®­ Komplettlösung für Ihre ESD-geschützten Arbeitsbereiche vereint anwenderfreundliche Präzisions-Hard­ware mit einer zukunfts­weis­enden Softwarelösung zur Messung Ihrer ESD-Sicherheits­ausrüstung sowie die komfortable und normgerechte Dokumentation und zentrale Verwaltung der erhobenen Daten. Multifunktionale EPApro®­ Schnittstellen und Steuerausgänge ermöglichen die einfache Integration in die vorhandene Infrastruktur Ihres Unternehmens.



Die Vorteile

  • Schnelle Messung, umfangreiche Messmöglichkeiten mit kurzer Prüfzeit
  • Anwenderfreundliche, einfache Handhabung
  • Normgerechte Prüfung nach DIN EN ISO 61340-5-1 und ANSI ESD S20.20
  • Intuitive Bedienoberfläche mit deutlicher Darstellung der Ergebnisse
  • Geeignet zum Einsatz bei Zugangskontrollsystemen
  • Einfache, menügeführte Kalibrierung vor Ort möglich
  • Einstellbare Messspannung und konfigurierbare Grenzwerte
  • Kompatibel mit allen gängigen Standards
  • DSGVO-konforme Datenspeicherung
  • Standortübergreifend über LAN oder WLAN vernetzbar
  • Einfaches Datenhandling und sichere Archivierung auf einem zentralen Server möglich
  • Umfangreiche Berichtsfunktionen
  • Backupfunktion und Datensicherheit durch tägliche Sicherungsdateien
  • Automatisierbarer Datenaustausch mit anderen Programmen
  • Keine Clientsoftware nötig, Serverinstallation über VM (Virtual Machine)
  • Einfache Updatefunktion und Wartung der Software über das EPApro® Portal

Die Komponenten


Der EPApro® ESD-Personnel-Tester 1000

Das EPApro® 1000 ist ein kompaktes Messgerät zur Überprüfung der Personen­erdung und entspricht den Anforderungen der DIN EN ISO 61340-5-1, ANSI ESD S20.20 und der DSGVO(Datenschutzgrundverordnung).

Programmierbare Schaltausgänge ermöglichen die Verwendung als Zutrittskontrolle. Ein Privacy Modus bietet die Möglichkeit der Protokollierung und Anzeige der Messung ohne Namen. Die Messungen werden normgerecht auf dem EPApro® 1000 Gerät protokolliert und DSGVO-konform gespeichert. Messdaten können über Netzwerk abgerufen oder bei Stand-Alone-Funktion lokal am Gerät gepflegt werden.

Zum Produkt EPApro® ESD-Personnel-Tester 1000


Die EPApro® Control Server Software

Die EPApro® Control Server Software ermöglicht standortübergreifend die zentrale Verarbeitung von Mess-, Geräte- und Mitarbeiterdaten, die von den ESD-Personnel-Testern erhoben und über das vorhandene Firmennetzwerk an den EPApro® Control Server übermittelt werden.

Alle Daten werden DSGVO-konform zentral in einer Datenbank direkt auf Ihrem Firmenserver gespeichert. Die EPApro® 1000 Geräte können bequem zentral über den EPApro® Control Server konfiguriert werden. Änderungen der Einstellung an den Geräten werden automatisch mit dem Server synchronisiert.

Zum Produkt EPApro® Control Server


Der EPApro® Support

Neben unserem Außendienst, der Sie vor Ort ausführlich berät und einweist, steht Ihnen unser EPApro® Support mit Rat und Tat zur Seite.

Die EPApro® 1000 Geräte können mit einer optional erhältlichen Kalibrierungseinheit direkt vor Ort menügeführt kalibriert werden. Die Einsendung ins Werk ist somit nicht erforderlich. Regelmäßige Updatepakete stellen wir über das EPApro® Portal für Sie zum Download bereit.




EPApro® Personnel Tester 1000


  • Gleichzeitige Messung von Schuhen und Handgelenkbändern mit kurzer Prüfzeit < 2 Sekunden
  • Komfortable Gastfunktion z. B. für wechselnde Besucher
  • Einzel- und Serienschuhmessung sowie Hands-Free-Modus
  • Einstellbare Messspannung mit individueller Spannungsabsenkung für sensible Personen
  • Konfigurierbare Grenzwerte
  • Geeignet für Personen-Zugangskontrollsysteme
  • Personenerkennung über integrierten Multi-RFID-Leser
  • Kompatibel mit allen gängigen Standards, vorhandene ID-Karten können weiterhin verwendet werden Dokumentation der Messergebnisse
  • Zutrittsfreigabe / Sperre über konfigurierbare Schaltausgänge
  • Intuitive Bedienoberfläche mit deutlicher Darstellung der Ergebnisse
  • Privacy Modus: Anzeigemodus ohne persönliche Daten möglich
  • Passwortgeschützter Zugang für Administratoren und Manager
  • Normgerechte Prüfung nach DIN EN ISO 61340-5-1 und ANSI ESD S20.20
  • DSGVO-konforme Datenspeicherung
  • Menügeführter Kalibriermodus für die einfache Kalibrierung vor Ort
    (kein Einsenden des Gerätes zur Kalibrierung notwendig)
  • Über LAN oder optionalen WLAN-Adapter vernetzbar
  • Sprache Deutsch und Englisch (GB)


Anzeige und Bedienung

Anzeige und Bedienung erfolgen über ein 7 Zoll HD Touch-Farbdisplay. Für Manager und Administratoren ist der Zugang zu den Menüs und Einstellungen passwortgeschützt. Bei Verwendung der optionalen EPApro® Control Server Software können die vernetzten EPApro® 1000 Geräte zentral mit der Software konfiguriert werden.


Messungen

Die Messungen erfolgen schnell und präzise innerhalb von 2 Sekunden. So kommt es am Eingang nicht zu Verzögerungen oder langen Wartezeiten.

Schuhe und Handgelenkband können gleichzeitig gemessen werden. Konfigurierbare Messspannungen und Grenz- werte erlauben die optimale Anpassung an Ihre Anforderungen. Die Absenkung der Messspannung auf 35 V für empfindliche Personen ist für den jeweiligen Mitarbeiter einstellbar. Die Widerstandsmessung beinhaltet eine Prüfung der Schuhe, Erdungsarmbänder oder ESD Mäntel (Messung der ESD Mäntel, wenn diese als primäre Personenerdung verwendet werden, siehe Norm).

Es sind zahlreiche Sonderfunktionen im-plementiert wie z. B. Hands-Free-Messung (serielle Messung der Schuhe), variable Messintervalle usw.

Die Messwerte werden in der geräte- internen Datenbank gespeichert. Nach der Messung erhält der Mitarbeiter ein sofortiges Feedback auf dem Bildschirm.


Gastfunktion

Bei Besucher- oder Gastkarten können die Namen ohne weiteren Verwaltungsaufwand direkt am Gerät eingegeben werden.

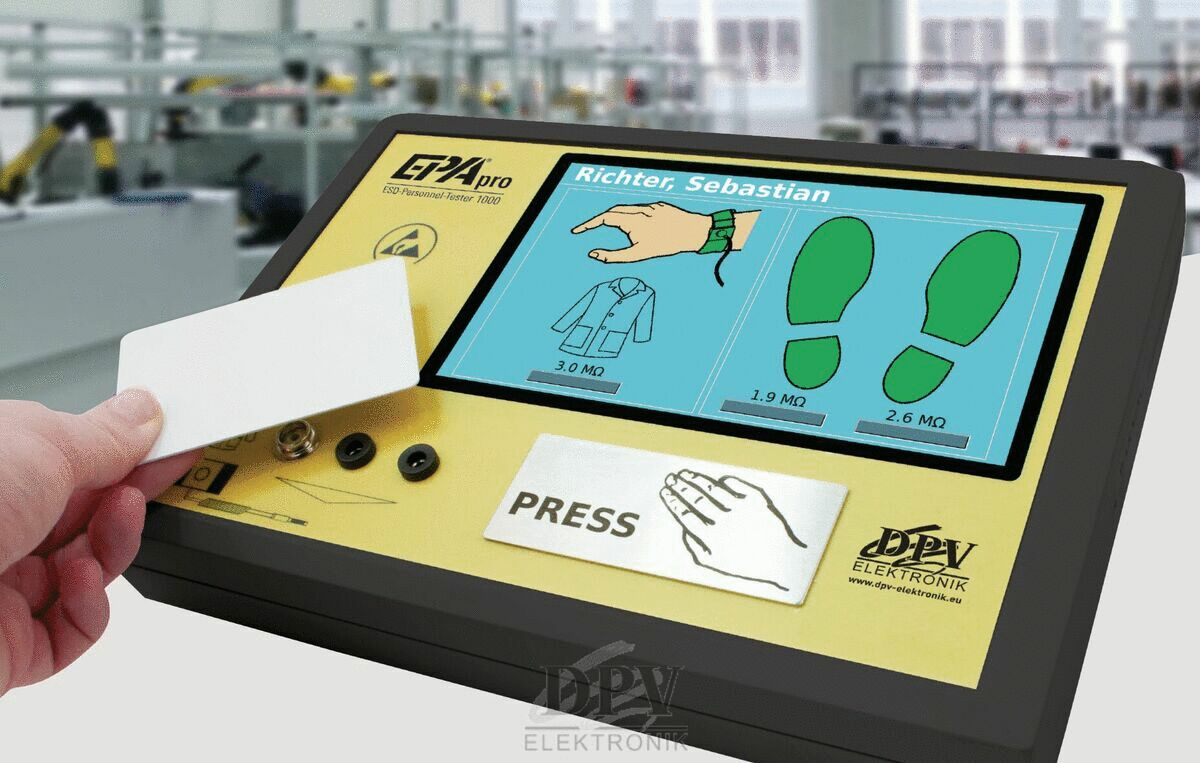

Multi-RFID-Lesegerät

Ein integrierter Multi-RFID-Leser ist mit den gängigsten RFID-Standards kompatibel und ermöglicht die Identifikation der Person und die personenbezogene Protokollierung der Messung.

Die Verwendung von bereits vorhandenen RFID-Karten ist möglich. Optional können auch andere Lesegeräte über den USB-Port z. B. Barcodeleser usw. verwendet werden.


Temperatur- und Feuchtesensor

Der integrierte Temperatur- und Feuchtesensor erfasst die Umgebungsbedingungen zum Messzeitpunkt und protokolliert diese mit den Messwerten in der internen Datenbank.


Steuerung

Das EPApro® 1000 besitzt einen leistungsfähigen Mehrkern- und Grafikprozessor zur Steuerung der Messungen und der Touch-Bedienoberfläche.


Integrierte Kalibrierfunktion

Das EPApro® 1000 verfügt über einen integrierten menügeführten Kalibriermodus. Am Kalibriereingang des Gerätes kann eine optional erhältliche Kalibrierungseinheit angeschlossen werden.

Mit dieser entfällt im Normalfall das Einsenden des Gerätes zum Kalibrieren. Die Kalibrierungsdaten werden bei Verwendung der EPApro® Control Server Software zusätzlich auf dem Server gespeichert.


Vernetzung mit EPApro® Control Server

Das EPApro® 1000 Gerät kann als Einzelgerät (Stand Alone) oder über das Firmennetzwerk mit der optional erhältlichen EPApro® Control Server Software, auch standortübergreifend, vernetzt werden. Der EPApro® Control Server bietet den Vorteil, dass die EPApro® 1000 Geräte zentral verwaltet werden können und alle Daten auf einer zentralen Datenbank gespeichert werden können.


EPApro® 1000 – Aufbau und technische Daten


EPApro® 1000 – Aufbau

  1. 7 Zoll HD Touch-Farbdisplay zur intuitiven Bedienung an der Konsole
  2. Integrierter Multi-RFID-Leser kompatibel mit allen gängigen Standards
  3. Messanschlüsse
    • 1 x Druckknopf-Anschluss 10 mm
    • 2 x Bananenbuchse (mit Adapter auch andere Anschlüsse möglich)
  4. Integrierter T/F-Fühler für Temperatur- und Feuchtigkeitsmessung
  5. Ausgänge und Anschlüsse
    • 5a) 2 x USB-Ports für externe HID-Lesegeräte für z. B. Keypad, Magnetkartenleser, Barcodescanner oder WLAN über USB-Antenne
    • 5b) Netzwerk-, GBit Ethernet und LAN-Anschluss zur Anbindung von Kundensystem, Datenbankserver, Computer, WLAN über USB-Antenne
    • 5c) Konfigurierbare potentialfreie Schaltausgänge für Signallampen, Drehsperren / Türfreigabe
    • 5d) Eingang für Kalibrierung
    • 5e) Anschluss Schuhelektrode
  6. Kontaktplatte

Über die programmierbaren Schaltausgänge können Türschließer oder die Freigabe von Zutrittssystemen gesteuert werden.
Schaltausgänge: max 2 x PhotoMOS Relais (24V / 2A ohmsche Last).

Zum Beispiel in Verbindung mit dem Absperrsystem COMPACT (dpvlink 20079).
Die besonders kleine und robuste Bauform ist geeignet für hochfrequentierte Zugänge.


Technische Daten

Spannung / Leistung  6 W (9 V/DC) (Steckernetzgerät 100-230V/AC)
Betriebsbedingungen   + 10 bis 40° C / bis 75% rel. Luftfeuchtigkeit
Prüfzeit < 2 Sekunden
Gerät: Abmessungen / Gewicht  265 x 180 x 100 mm / 1 kg
Schuhelektrode: Abmessungen / Gewicht 500 x 350 x 8 mm / 2,6 kg

Prüfspannung Wählbar: 100V / 50V / 30V/DC (Toleranz ±5%)
Prüfung Messbereich - Obere Grenzwerte Messbereich - Untere Grenzwerte
Handgelenkband 1 MO - 200 MO Keiner / 100 KO / 750 KO
Schuhwerk getragen gegen Metallplatte
(Wert pro Schuh)
 1 MO - 200 MO Keiner / 100 KO / 750 KO
Schuhwerkmessung als Reihenschaltung
(Hands-Free)
 1 MO - 200 MO  Keiner / 100 KO / 750 KO


Ausführungen und Zubehör


EPApro® Personnel Tester 1000

mit 7 Zoll HD Touch-Farbdisplay und integriertem Multi-RFID-Leser

Lieferumfang:

  • EPApro® Personnel Tester 1000
  • Schuhwerkelektrode
  • Netzteil
  • Bedienungsanleitung
  • Werkskalibrierzertifikat

Transparent pixel


EPApro® Zubehör

  1. EPApro® Kalibrierungseinheit 1000 inklusive Kalibrierzertifikat
    Artikel-Nr.:  EPApro.1001.CU

  2. ID-Karten

  3. EPApro® WLAN Adapter
    Anschluss über USB (150 Mbit/s)
    Artikel-Nr.:  EPApro.1001.WL1

  4. Prüfplatzmatte für EPApro® 1000
    (Schuhwerkelektrode separat erhältlich)
     Artikel-Nr.:  EPApro.1001.ZPM

  5. Schuhwerkselektrode für EPApro
    (im Lieferumfang EPApro® Personnel Tester 1000 enthalten)
     Artikel-Nr.: EPApro.1001.SE

  6. Trennsteg für Schuhwerkelektrode
    zum Verschrauben
    Artikel-Nr.: EPApro.1001.TS

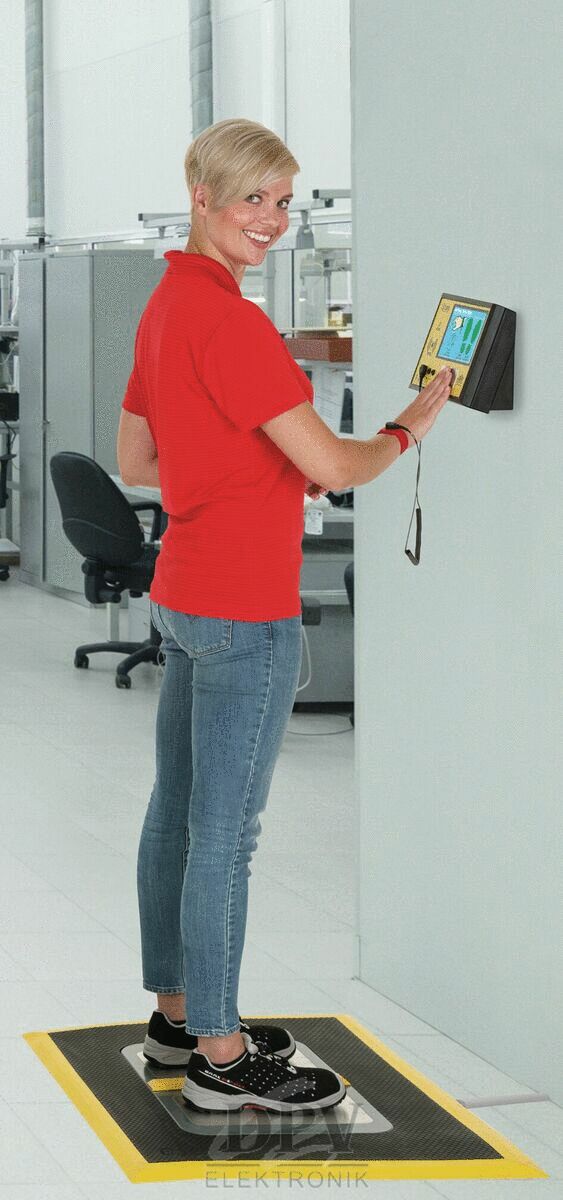

  7. Standfuß-Set für EPApro® 1000
    Artikel-Nr.:  EPApro.1001.ZSF.SET
    bestehend aus / Lieferumfang:
    • Standfuß
    • Halterung für EPApro
    • Bodenmatte


Transparent pixel




EPApro® Control Server


  • Vernetzung mehrerer EPApro® Geräte innerhalb Ihres Firmennetzwerkes - auch standortübergreifend
  • Zentrale passwortgeschützte und rollenbasierte Administration
  • Mitarbeiterverwaltung und Zugangsberechtigungen zentral auf dem Server verwaltbar
  • Einfacher Import der Mitarbeiterstammdaten ins System z. B. Excel, CSV
  • Mitarbeiterverwaltung mit Gruppenfunktion z. B. Teams und Abteilungen, EPA, Labor usw.
  • Gastfunktion: Einfaches Anlegen von Besuchern zur Dokumentation der Messwerte
  • Synchronisation und Speicherung der Daten auf der VM auf Ihrem Server
  • Sichere, zentrale Archivierung Ihrer Messdaten mit der Option der automatischen Löschung der Messprotokolle nach einer einstellbaren Aufbewahrungsfrist
  • Backupfunktion und Datensicherheit durch tägliche Sicherungsdateien inkl. Speicherung in einem von Ihnen definiertem Verzeichnis
  • REST API-Datenschnittstelle (schlüsselgeschützt) zum automatisierten Datenaustausch mit anderen Programmen
  • Berichtsfunktionen, u. a. für Audits als PDF
  • Automatische Reportfunktion per E-Mail für Auswertungen und Berichte
  • Installation über eine Virtual Machine (VM) auf Ihren Servern
  • Clientzugriff über Browser, es ist keine Clientsoftwareinstallation notwendig
  • Einfache Updatefunktion und Wartung der Software über das EPApro® Portal

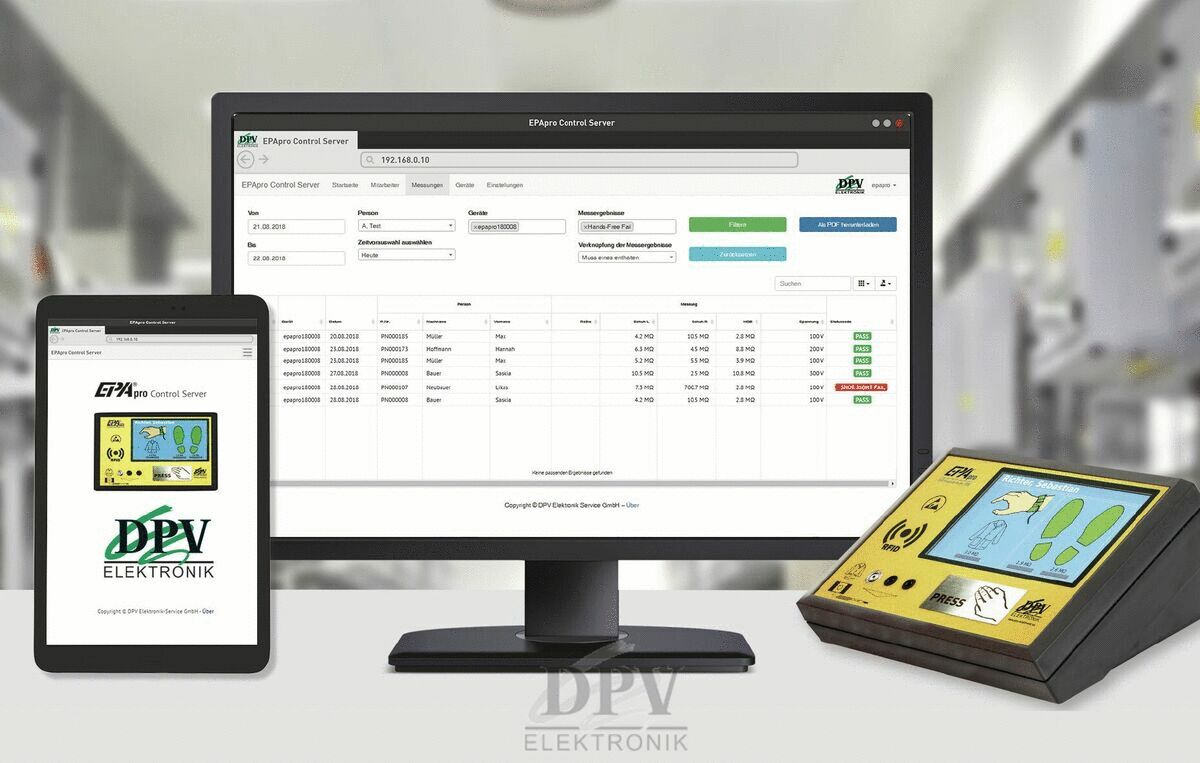

Oberfläche und Bedienung

Der Clientzugriff erfolgt passwortgeschützt über einen Browser und kann von beliebigen Endgeräten erfolgen. Es ist keine Installation einer zusätzlichen Clientsoftware notwendig.
Das User-Interface des EPApro® Control Servers ist für die Ansicht auf einem PC optimiert, kann aber auch auf mobilen Geräten wie Tablets oder Smartphones verwendet werden.


Berechtigungen der Mitarbeiter für einzelne Geräte

Die Berechtigungen der Mitarbeiter für den Zugang zu einem EPApro® 1000 Gerät können im Mitarbeiterprofil eingeschränkt werden. Sind die EPApro® 1000 mit Zugangssystemen verbunden, kann damit der Zugang zu einzelnen Fertigungsbereichen gesteuert werden.


Mitarbeitergruppen

Mitarbeiter können zur einfacheren Verwaltung und Überwachung einer Gruppe zugeordnet werden. Gruppen können hierarchisch strukturiert werden. Damit lassen sich Mitarbeiter- und Abteilungsstrukturen einfach abbilden. EPApro® Control Server Benutzer erhalten Zugriffsberechtigungen auf diese Gruppen. Ein Abteilungsleiter kann z. B. die Mitarbeiter seiner Abteilung verwalten und einsehen, ein Teamleiter nur die Mitarbeiter und Messprotokolle seines Teams. Daten können so nur von berechtigten Personen DSGVO-konform eingesehen und verwaltet werden.


Gastfunktion

Zur Dokumentation der Messwerte können Besucher schnell und einfach angelegt werden.


Installation der Serversoftware

Die EPApro® Control Server Software wird als VM (Virtual Machine) auf einem Hardware-Server installiert. Wir stellen das für Ihr Virtualisierungssystem passende VM-Image bereit.


Vernetzung

Die EPApro® 1000 Geräte werden über LAN mit dem EPApro® Control Server vernetzt. Jedem EPApro® 1000 Gerät ist eine IP-Adresse zugeordnet. Die Vernetzung kann auch standortübergreifend über Ihr Firmen-VPN erfolgen.


Rollenbasierte Zugriffssteuerung

Die Vergabe der Berechtigungen der EPApro® Control Server Benutzer kann rollenbasiert gesteuert werden. So kann man zum Beispiel festlegen, dass bestimmte Benutzer nur die Mitarbeiterdatenbank pflegen dürfen.


Sprachen

Die Anzeigesprache ist einstellbar, die verfügbaren Sprachen sind Deutsch, English und Französisch.


Berichte

In den Anzeigen können Daten gefiltert und Anzeigespalten ein- und ausgeblendet werden. Die angezeigten Daten können über eine Exportfunktion in den gängigen Formaten exportiert werden. Zusätzlich kann man konfigurierbare Berichte z. B. für die Auditierung erstellen. Der Benutzer kann Berichte definieren und diese abonnieren.
Die Berichte werden dann zum angegebenen Zeitpunkt erstellt und per E-Mail versandt..


Import und Export von Mitarbeiterdaten

Das Programm ist mit zahlreichen Im- und Exportfunktionen ausgestattet. So können damit z. B. Mitarbeiterdaten über CSV- oder Excel-Dateien importiert oder exportiert werden.


Exportfunktionen für Messdaten

Die Messdaten können gefiltert und mit einer Exportfunktion in allen gängigen Datenformaten exportiert werden.


Lizenzierung

Es wird einmalig eine EPApro® Control Server Lizenz benötigt.
Für die Anbindung der EPApro® 1000 Personnel Tester ist pro Gerät jeweils ein separater EPApro® Gerätelizenzschlüssel erforderlich.





Transparent pixel





Datenaustausch mit anderen Programmen

Über eine REST (Representational State Transfer) API können Daten mit anderen Programmen sicher ausgetauscht werden.


Verhalten bei Ausfall von Netzwerk oder Server

Sollte der EPApro® Control Server oder das Netzwerk ausfallen, hat dies keine Einschränkungen für den Betrieb der EPApro® 1000 Geräte. Im EPApro® 1000 Gerät werden Messdatensätze gespeichert und nach der Wiederverfügbarkeit des EPApro® Control Servers automatisch übertragen.

Wartungsarbeiten im Netzwerk oder des Servers haben deshalb keine Auswirkungen auf die Verfügbarkeit und Funktionsfähigkeit der EPApro® 1000 Geräte im Netz. Auch bei einem Netzwerkausfall ist der reibungslose Betrieb der EPApro® 1000 Geräte gewährleistet


Update und Wartung des EPApro® Control Servers

Updates für den EPApro® Control Server können über das installierte EPApro® Server Service-Tool einfach eingespielt werden. Die Updatepakete stellen wir über das EPApro® Portal zum Download bereit.


Alles zusammengefasst!

Alle Informationen dieser Seite finden Sie übersichtlich zusammengefasst auch im aktuellen Prospekt.
Verfügbar als Online-Blätterkatalog, als Download oder fordern Sie Ihr kostenloses Printexemplar an.

EPApro® Vernetzbares ESD Personenerdungs-Kontrollsystem

EPApro® Vernetzbares ESD Personenerdungs-Kontrollsystem

Ausführliche Informationen zum EPApro® ESD-Personnel-Tester 1000 und EPApro® Control Server
www.dpv-elektronik.de/EPApro
(12 Seiten)
