Leiterplattenhalter cab

Leiterplattenhalter cab

elektrostatisch leitfähig, ein vorbildliches Konzept: durchdacht, flexibel und komplett

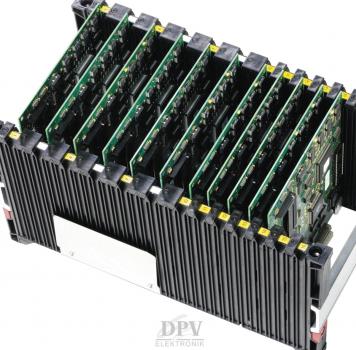

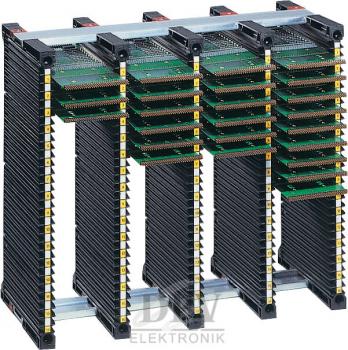

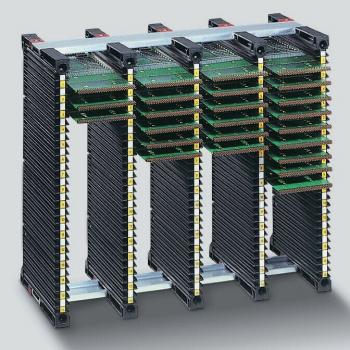

Diese Leiterplattenhalter werden in der Fertigung, im Prüffeld und im Lager verwendet. Sie können sowohl senkrecht stehend als auch waagerecht liegend bestückt werden. Das System ist völlig variabel in der Breite und kann für alle Leiterplattengrößen bedarfsgerecht montiert werden.

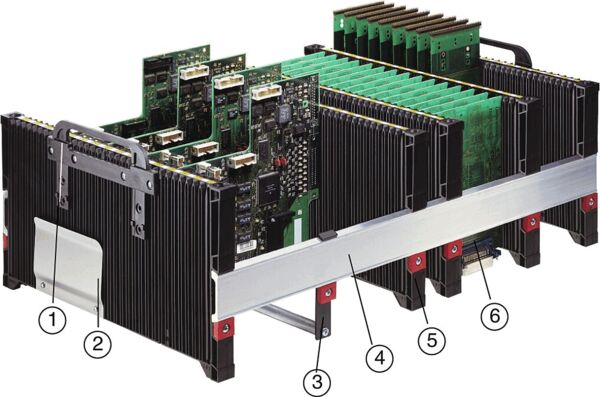

  • Tragegriffe
    Sie erleichtern den Transport und erlauben vor allem das leichte Herausnehmen der Leiterplattenhalter aus Transportkästen. Um Platz in der Höhe zu sparen, sind sie versenkbar.
  • Klammer
    Sie kann an jedem Leiterplattenhalter seitlich angeschraubt werden. Damit werden Begleitpapiere wie Stücklisten und Auftragsformulare festgeklemmt.
  • Auflageschiene
    Sie dient zur Abstützung schwerer und grosser Leiterplatten und sichert diese, damit sie beim Transport in keinem Fall nach unten herausrutschen können.
  • Profilschiene
    Sie ist aus einem Aluminium-Strangpressprofil gefertigt und wird in jeder gewünschten Länge geliefert.
  • Stegwände
    Die doppelwandigen Stegwände sind durch den Sandwichaufbau äußerst stabil und verwindungssteif.
  • Freiraum
    Damit überstehende Bauteile nicht beschädigt werden, liegt die Auflagekante 17 mm über der Tischfläche.

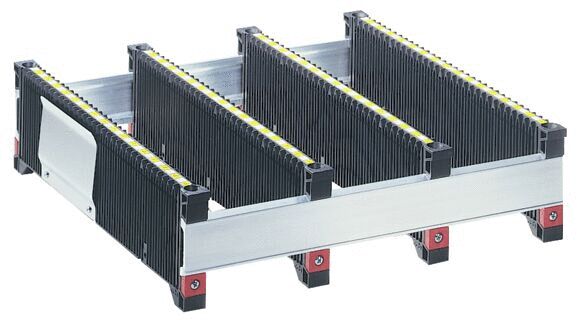

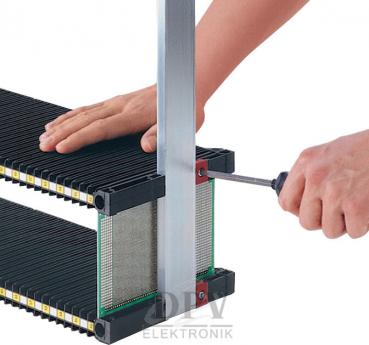

Schnelle u. einfache Montage

Schnelle und einfache Einstellung durch um 0,4 mm höher liegende äußere Justagenuten

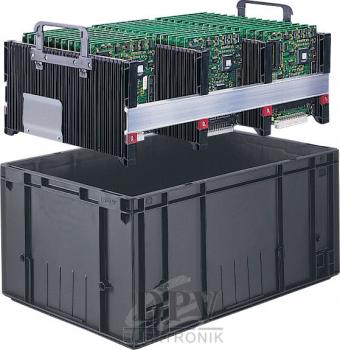

Transportbehälter

Für den Transport können die Leiterplattenhalter in  Eurobehälter 600 x 400 mm bzw. 400 x 300 mm eingesetzt werden.

Die versenkbaren Tragegriffe erleichtern dabei das Einsetzen und das Herausnehmen.

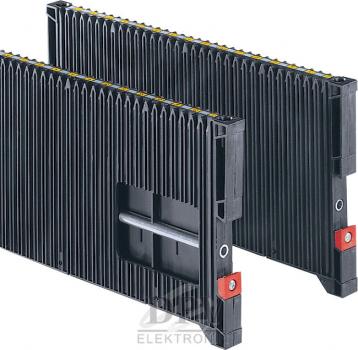

Stabil und verwindungssteif

Die Stegwände sind durch den doppelwandigen Aufbau äußerst stabil. Zusätzlich kann bei hoher mechanischer und thermischer Belastung die Stegwand durch ein Metallrohr versteift werden.


Hochkant stehend

Bestückte Leiterplatten müssen vor dem Löten waagerecht gelagert werden. Dazu werden die Leiterplatten hochkant aufgestellt.

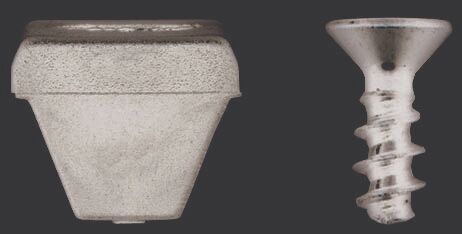

Nutensperre

Zur Vermeidung von Bauteilbeschädigungen beim Einschieben der Leiterplatten in das Magazin können die Führungen durch Nutensperren blockiert werden.


Technische Daten Stegwand 100/180/300:

Anzahl Führungsnuten:32
Abstand Führungsnuten:10 mm
Material:Polypropylen
Farbe:schwarz
Dauergebrauchstemperatur:70°C

Nach Alterung kein Abfall der Leitfähigkeit, Chemikalien- und UV-Beständigkeit sehr gut.

Ausführung leitfähig = elektrostatisch volumenleitfähig
Entspricht der ESD-Norm DIN EN 61340-5-1

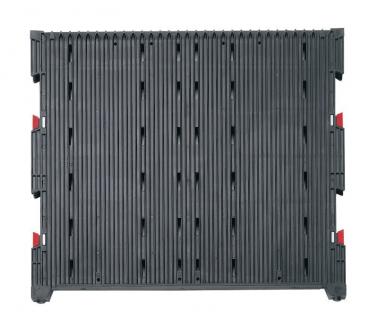

 Stegwand

 Nutbreite

 Nuttiefe

 Leiterplattenabstand

 max. Bestückung

 100

 2,8 mm

 2,0 mm

 10 mm

 32 Leiterplatten

 180

 4,0 mm

 2,5 mm

 10 mm

 32 Leiterplatten

 300

 3,5 mm

 2,5 mm

 10 mm

 32 Leiterplatten

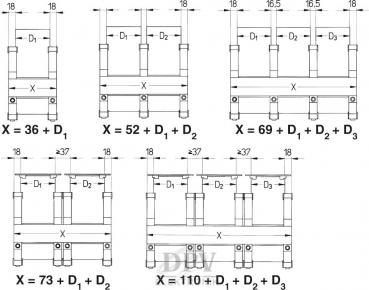

Die Länge der Profile (Maß X) errechnet sich nach den unten stehenden Angaben.
Maß D  =  Leiterplattenbreite
Maß X  =  Länge der Profilschiene

Weiterlesen...

Klammer mit Schrauben
Art.Nr.: 8910009
5,06 EUR
5,06 EUR pro Satz
Lieferzeit: Sofort verfügbar Sofort verfügbar
Positionierstreifen 20 (1 Bogen = 12 Streifen)
Art.Nr.: 8910013
2,79 EUR
2,79 EUR pro VPE
Lieferzeit: Sofort verfügbar Sofort verfügbar
Stegwand 100
Stegwand 100, elektrisch leitfähig

Art.Nr.: 8910050
19,90 EUR
19,90 EUR pro Stück
Lieferzeit: Sofort verfügbar Sofort verfügbar
Stegwand 180, mit Bohrungen für Nutensperre
Art.Nr.: 8910060
26,00 EUR
26,00 EUR pro Stück
Lieferzeit: Sofort verfügbar Sofort verfügbar
Stegwand 100, mit Bohrungen für Nutensperre
Stegwand 100 mit Bohrungen für Nutensperre
elektrisch ableitfähig (DIN EN 61340-5-1)

Art.Nr.: 8913913
28,00 EUR
28,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf
Stegwand 300, mit Bohrungen für Nutensperre
Stegwand 300 mit Bohrungen für Nutensperre
elektrisch ableitfähig (DIN EN 61340-5-1)

Art.Nr.: 8913914
37,90 EUR
37,90 EUR pro Stück
Lieferzeit: Mit Lieferzeit Mit Lieferzeit
Tragegriff für Stegwand 180/300
Tragegriff 180/300 (2 Stück)

Art.Nr.: 8910097
9,96 EUR
9,96 EUR pro Satz
Lieferzeit: Sofort verfügbar Sofort verfügbar
Stegwand 100, mit Verstärkung
Art.Nr.: 8910102
31,00 EUR
31,00 EUR pro Stück
Lieferzeit: Sofort verfügbar Sofort verfügbar
Stegwand 180, mit Bohrungen für Nutensperre, mit Verstärkung
Art.Nr.: 8910104
36,00 EUR
36,00 EUR pro Stück
Lieferzeit: Sofort verfügbar Sofort verfügbar
Profilschiene, 252 mm lang
Profilschiene 252 mm lang

Art.Nr.: 8910252
3,70 EUR
3,70 EUR pro Stück
Lieferzeit: Sofort verfügbar Sofort verfügbar
Profilschiene, 547 mm lang
Profilschiene 547 mm lang

Art.Nr.: 8910547
5,63 EUR
5,63 EUR pro Stück
Lieferzeit: Sofort verfügbar Sofort verfügbar
Profilschiene, 1000 mm lang
Profilschiene 1000 mm lang

Art.Nr.: 8911000
8,53 EUR
8,53 EUR pro Stück
Lieferzeit: Sofort verfügbar Sofort verfügbar
Profilschiene, 2000 mm lang
Profilschiene 2000 mm lang

Art.Nr.: 8912000
15,95 EUR
15,95 EUR pro Stück
Lieferzeit: Sofort verfügbar Sofort verfügbar
Auflageschiene für Stegwand 100
Art.Nr.: 8912004
29,35 EUR
29,35 EUR pro Stück
Lieferzeit: Sofort verfügbar Sofort verfügbar
1 bis 16 (von insgesamt 24)
