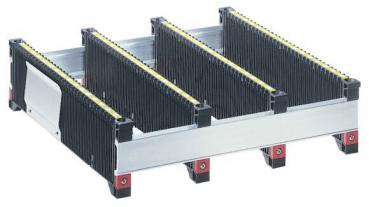

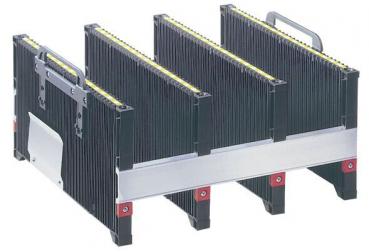

Leiterplattenhalter cab

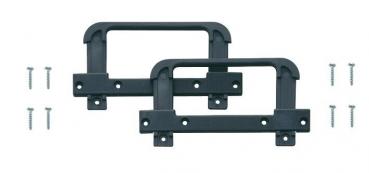

- Tragegriffe
Sie erleichtern den Transport und erlauben vor allem das leichte Herausnehmen der Leiterplattenhalter aus Transportkästen. Um Platz in der Höhe zu sparen, sind sie versenkbar. - Klammer
Sie kann an jedem Leiterplattenhalter seitlich angeschraubt werden. Damit werden Begleitpapiere wie Stücklisten und Auftragsformulare festgeklemmt. - Auflageschiene
Sie dient zur Abstützung schwerer und großer Leiterplatten und sichert diese, damit sie beim Transport in keinem Fall nach unten herausrutschen können. - Profilschiene
Sie ist aus einem Aluminium-Strangpressprofil gefertigt und wird in jeder gewünschten Länge geliefert. - Stegwände
Die doppelwandigen Stegwände sind durch den Sandwichaufbau äußerst stabil und verwindungssteif. - Freiraum
Damit überstehende Bauteile nicht beschädigt werden, liegt die Auflagekante 17 mm über der Tischfläche.
Schnelle und einfache Montage
Die Stegwände sind auf den Profilschienen einstellbar. In die äußeren Justagenuten werden zwei Leiterplatten eingesetzt.
Die obere Stegwand ist gegen die Leiterplatten zu drücken und mit Schrauben zu fixieren. In 0,4mm hohen Justagenuten verstellbar.
Transportbehälter
Für den Transport können die Leiterplattenhalter in Eurobehälter 600 x 400 mm bzw. 400 x 300 mm eingesetzt werden.
Die versenkbaren Tragegriffe erleichtern dabei das Einsetzen und das Herausnehmen.
Stabil und verwindungssteif
Die Stegwände sind durch den doppelwandigen Aufbau äußerst stabil. Zusätzlich kann bei hoher mechanischer und thermischer Belastung die Stegwand durch ein Metallrohr versteift werden.
Hochkant stehend
Bestückte Leiterplatten müssen vor dem Löten waagerecht gelagert werden. Dazu werden die Leiterplatten hochkant aufgestellt.

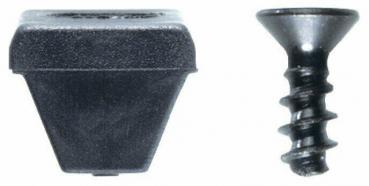

Nutensperre
Zur Vermeidung von Bauteilbeschädigungen beim Einschieben der Leiterplatten in das Magazin können die Führungen durch Nutensperren blockiert werden.

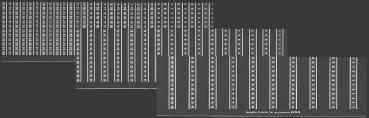

Technische Daten Stegwand 100/180/300:
Technische Daten: | 100 | 180 | 300 |
Material | Polypropylen | ||
Farbe | schwarz | ||
Oberflächenwiderstand | nach DIN EN 61340-5-1 < 109 | ||
Nutbreite | 2,8 mm | 4 mm | 3,5 mm |
Nuttiefe | 2 mm | 2,5 mm | 2,5 mm |
Anzahl | 32 | ||
Leiterplattenabstand | 10 mm | ||
Die Länge der Profile (Maß X) errechnet sich nach den unten stehenden Angaben.
Maß D = Leiterplattenbreite
Maß X = Länge der Profilschiene
