MAESTRO 4X
dpvlink 32171

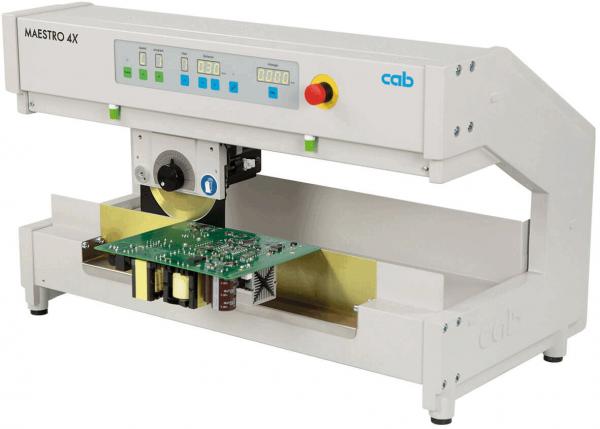

Schnell, wirtschaftlich und stressfrei werden sowohl kleine als auch große Leiterplatten mit dem Nutzentrenner MAESTRO 4X getrennt.

Wichtigste Merkmale:

  • Der Messerabstand wird am Bedienfeld eingegeben und motorisch eingestellt.
  • Es können bis zu neun Programme gespeichert werden.
  • Die Trennlänge wird stufenlos über Endschalter eingestellt.
  • Zur vorbeugenden Wartung der Messer wird die Schnittleistung angezeigt.

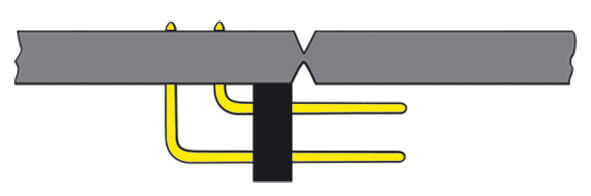

Beim einmaligen Überfahren der Ritznut können durch Zug- und Druckspannungen empfindliche Bauteile, die nahe an der Ritznut angeordnet sind, beschädigt werden. Bereits das zweimalige Überfahren der Ritznut bei motorischem Nachstellen des Messerabstandes minimiert die Spannungen erheblich. Die Qualität der bestückten Leiterplatten wird wesentlich verbessert.

Verglichen mit dem MAESTRO 4S können mit dem MAESTRO 4X Leiterplatten mit einer Bauteilhöhe von bis zu 76 mm bearbeitet werden.





Bei überstehenden Bauteilen muss das Linearmesser ausgespart werden.
Bei Bedarf anfragen.

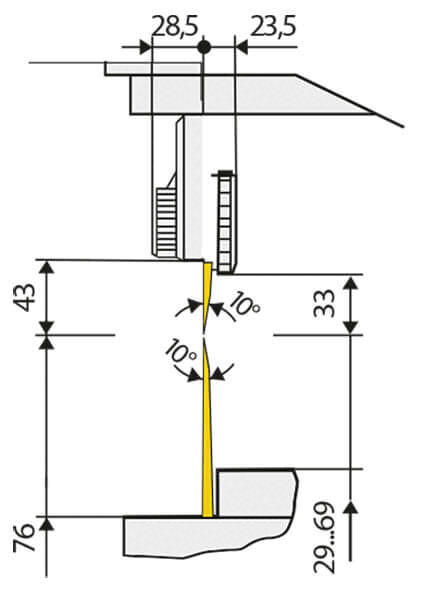

Bauteilhöhe:

(Maße siehe Zeichnung)



Technische Daten

Maestro 4X/ 450

Maestro 4X / 600

Trennprinzip

Bestückungsseite: Rollmesser
Lötseite: Linearmesser

Trennvorgang

wegoptimiert, Motorantrieb

Trenngeschwindigkeit

300, 500 mm/s, umschaltbar

Materialien

FR4, Aluminium

Bauteilhöhe

Bestückungs-/Lötseite bis 76 mm

Trennlänge

bis 450 mm

bis 600 mm

Ablagetisch Tiefe

690 mm

Spannung

100 - 240 VAC, 50/60 Hz

Emmissionsschalldruckpegel

LpA < 70 dB (A)

Betriebsbedingungen

+ 10 - 35°C / 10 - 85 % (nicht kondensierend)

Lagerbedingungen

0 - 60°C / 20 - 80 % (nicht kondensierend)

Transportbedingungen

– 25 - 60°C / 20 - 80 % (nicht kondensierend)

Breite x Höhe x Tiefe

702 x 434 x 425 mm

852 x 434 x 425 mm

Gewicht

37 kg

45 kg

Zulassungen

CE, FCC Class A



Artikelbild
Artikelbezeichnung
ESD
Schnittlänge
Breite
Tiefe
Höhe
Max. Bauteilhöhe Bestückungsseite
Max. Bauteilhöhe Lötseite
Preis
Vergleichen
NEU
8937732 - Nutzentrenner MAESTRO 4X/600
8937732
Nutzentrenner MAESTRO 4X/600
600 mm
852 mm
425 mm
434 mm
76 mm
76 mm
0,00 EUR
NEU
8937732.520 - Nutzentrenner MAESTRO 4X/450/Alu
8937732.520
Nutzentrenner MAESTRO 4X/450/Alu
450 mm
702 mm
425 mm
434 mm
76 mm
76 mm
-
NEU
8937733 - Nutzentrenner MAESTRO 4X/450
8937733
Nutzentrenner MAESTRO 4X/450
450 mm
702 mm
425 mm
434 mm
76 mm
76 mm
0,00 EUR
NEU
8937733.520 - Nutzentrenner MAESTRO 4X/600/Alu
8937733.520
Nutzentrenner MAESTRO 4X/600/Alu
600 mm
852 mm
425 mm
434 mm
76 mm
76 mm
-
