Schneide- und Biegemaschine Cut-Bend Typ A (VB 05)
Schneide- und Biegemaschine Cut-Bend Typ A (VB 05)

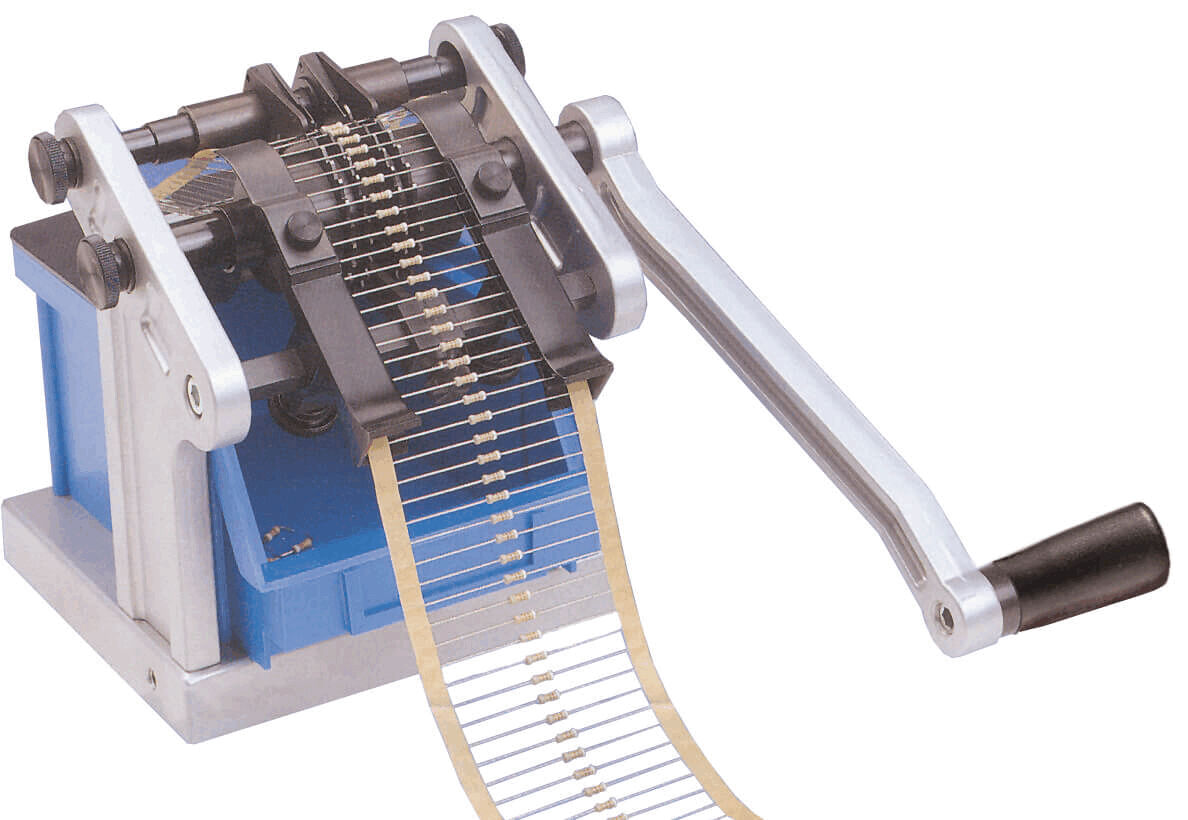

Die Schneide- und Biegemaschine Cut-Bend Typ A (VB 05) ist speziell für axiale Bauelemente konzipiert und ermöglicht das beidseitige Schneiden und Biegen von Drähten mit Stärken zwischen 0,3 und 0,5 mm. Diese Maschine zeichnet sich durch eine robuste Bauweise mit einer Breite von 145 mm, einer Höhe von 160 mm, einer Länge von 175 mm und einem Gewicht von 1,9 kg aus. Die Kurbellänge beträgt ebenfalls 160 mm.Die hohe Effizienz des Geräts ermöglicht die Verarbeitung von bis zu 40.000 Bauteilen pro Stunde. Eine Besonderheit ist die Möglichkeit, Rastermaße direkt von der Printplatte auf die Maschine zu übertragen, was eine erhebliche Zeitersparnis bei der Einstellung darstellt. Durch die innovative Konstruktion wird das "Nacheinanderschneiden" der Komponentendrähte realisiert, wodurch axiale Zugbelastungen auf empfindliche Bauteile vermieden werden. Dies schützt insbesondere sensible Komponenten wie Dioden vor Beschädigungen während der Verarbeitung.
Zusätzlich lässt sich das Gerät durch einfaches Lösen einer Stellschraube schnell anpassen und mit verschiedenen Schneide- und Biegerädern für unterschiedliche Drahtstärken ausrüsten. Die Maschine ist ein effizientes Werkzeug für die tägliche Produktion und überzeugt durch eine einfache Handhabung und Flexibilität.
Details
- Breite
- 145 mm
- Höhe Höhe
- 160 mm
- Kurbellänge Kurbellänge
- 160 mm
- Länge Länge
- 175 mm
- Bauteile pro Std Bauteile pro Std
- 40.000
- Gewicht Gewicht
- 1,9 kg
Zubehör anzeigen
Zubehör
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
CUT-BEND
VB Standardausrüstung - beidseitig Schneiden und Biegen
BG Eine Seite Schneiden und Biegen (1/2 VB-Kopf), andere Seite nur Schneiden (1/2 FG-Kopf) = BG-Kopf
FG Beidseitig nur Schneiden = FG-Kopf

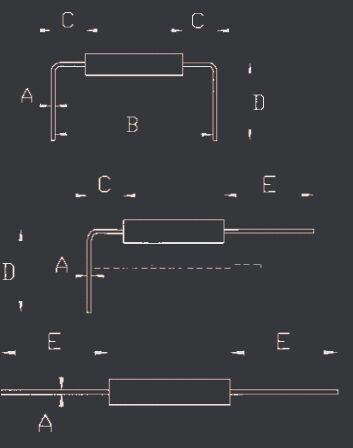

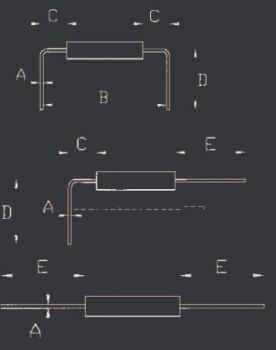

Bearbeitungsmöglichkeiten
| Typ | A | B | C | D | E |
| VB05 | 0,3 - 0,5 | 4,7 - 40 | mind. 1,0 | 2,6 - 15 | - |
| VB08* | 0,5 - 0,8 | 6,0 - 40 | mind. 1,3 | 3,6 - 15 | - |
| VB10 | 0,9 - 1,0 | 6,0 - 40 | mind. 1,8 | 3,6 - 15 | - |
| VB12 | 1,1 - 1,2 | 6,0 - 40 | mind. 2,0 | 3,6 - 15 | - |
| FG08* | 0,5 - 0,8 | - | - | - | 3,1 - 20 |
| BG08* | 0,5 - 0,8 | - | mind. 1,0 | 3,6 - 15 | 3,1 - 20 |
