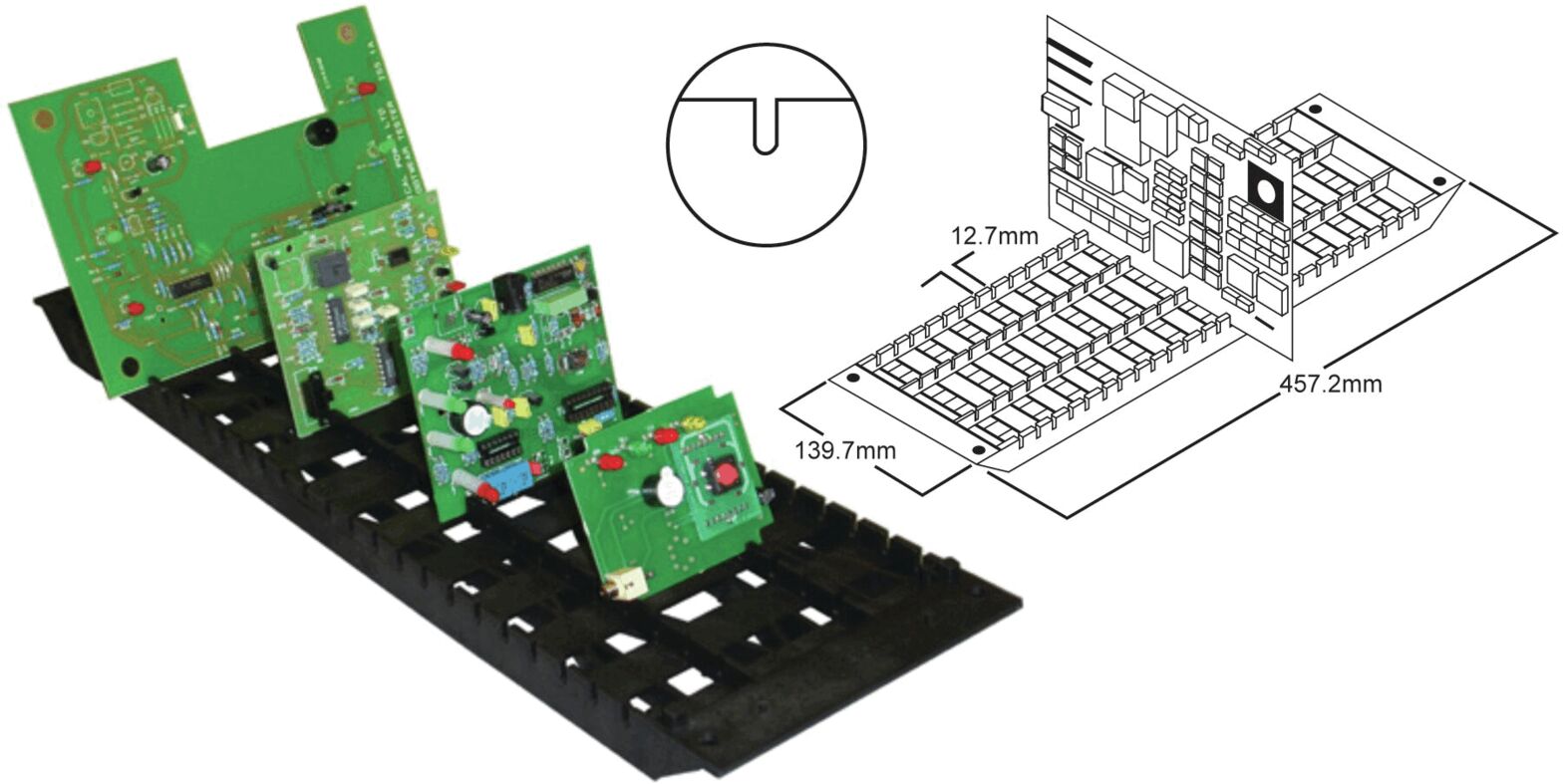

Das Bild zeigt mehrere Leiterplatten in verschiedenen Größen auf einer schwarzen Halterung. Neben den Platinen ist eine technische Zeichnung mit Maßen und einem Querschnitt abgebildet.
Leiterplattenhalter "Tablett Typ 751"
(Art.Nr.: 052.751)
Das Bild zeigt mehrere Leiterplatten in verschiedenen Größen auf einer schwarzen Halterung. Neben den Platinen ist eine technische Zeichnung mit Maßen und einem Querschnitt abgebildet.
Merken / Anfragen

Leiterplattenhalter "Tablett Typ 751"

dpvlink:
13022
Eigenschaften:
Weitere Produktinformationen

Verfügbar Verfügbar
84,50 EUR

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Leiterplattenhalter "Tablett Typ 751"

Der Leiterplattenhalter "Tablett Typ 751" ist speziell für den Transport und die Lagerung verschiedener Leiterplatten konzipiert und bietet eine optimale Lösung für Anwendungen, bei denen eine hohe Temperaturbeständigkeit bis zu 135°C erforderlich ist. Dieses Produkt entspricht der ESD-Norm DIN EN 61340-5-1 und gewährleistet somit die sichere Handhabung elektrostatisch empfindlicher Bauteile.
Mit Abmessungen von 140 mm in der Breite und 457 mm in der Länge, bietet das Tablett Platz für bis zu 25 Reihen von Leiterplatten mit einem Raster von 15,6 mm. Die maximale Stärke der aufzunehmenden Leiterplatten darf 3 mm betragen, während die Nuttiefe 7,5 mm erreicht.
Die Leitfähigkeit des Materials ist ableitfähig, mit einem Oberflächenwiderstand zwischen 10^5 und 10^8 Ω und einem Volumenwiderstand von 10^4 bis 10^7 Ω. Das Gewicht des Tabletts liegt bei nur 0,4 kg, was den Transport und die Handhabung erleichtert. Die Farbe des Produkts ist schwarz, was es optisch ansprechend und leicht in verschiedenen Umgebungen einsetzbar macht.
Breite
140 mm
Länge
Länge
457 mm
Raster
Raster
15,6 mm
Leitfähigkeit
Leitfähigkeit
ableitfähig
Oberflächenwiderstand Rs
Oberflächenwiderstand Rs
105 - 108 Ω
Volumenwiderstand
Volumenwiderstand
104 - 107 Ω
Farbe
Farbe
schwarz
Gewicht
Gewicht
0,4 kg
LP-Stärke
LP-Stärke
3,0 mm
Nutentiefe
Nutentiefe
7,5 mm
Anzahl Reihen
Anzahl Reihen
25
Piktogramme
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.

Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 349
Gesamtkatalog 2023 - 2024

Produktfamilie

Leiterplattenhalter "Tablett Typ 751"

Artikelbild
Artikelbezeichnung
ESD
Breite
Länge
Raster
Leitfähigkeit
Oberflächenwiderstand Rs
Volumenwiderstand
Farbe
Gewicht
LP-Stärke
Nutentiefe
Anzahl Reihen
Preis
Vergleichen
052.751 - Leiterplattenhalter
052.751
Leiterplattenhalter "Tablett Typ 751"
140 mm
457 mm
15,6 mm
ableitfähig
105 - 108 Ω
104 - 107 Ω
schwarz
0,4 kg
3,0 mm
7,5 mm
25
84,50 EUR
