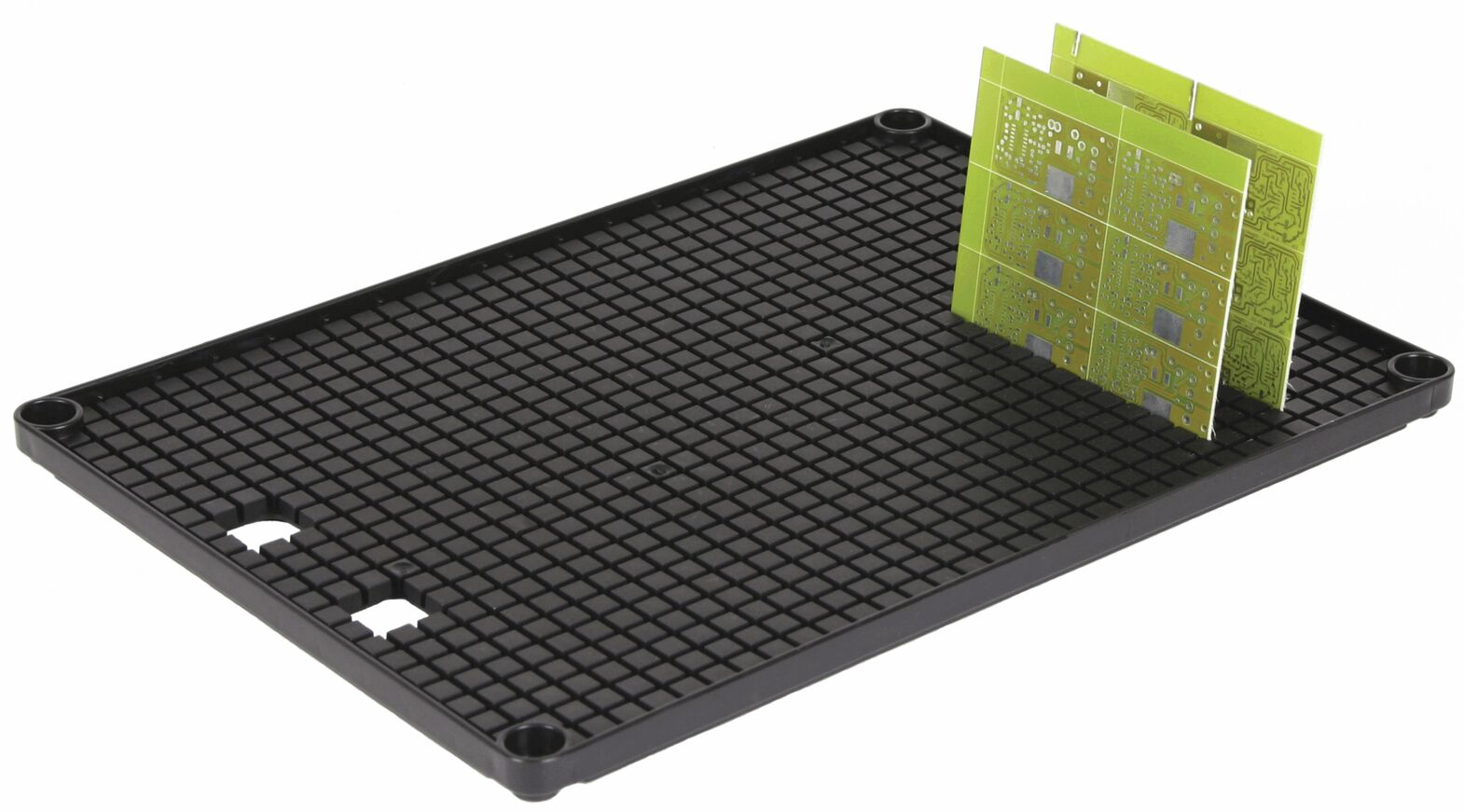

Das Bild zeigt eine rechteckige, schwarze Platte mit einem Gittermuster. Darauf steht ein grünes, dünnes Stück mit quadratischen Feldern, das leicht schräg aufgestellt ist.
Steckplatte (Noppenplatte)
(Art.Nr.: 053210)
Das Bild zeigt eine rechteckige, schwarze Platte mit einem Gittermuster. Darauf steht ein grünes, dünnes Stück mit quadratischen Feldern, das leicht schräg aufgestellt ist.
Merken / Anfragen

Steckplatte (Noppenplatte)

dpvlink:
3703
Eigenschaften:
Weitere Produktinformationen

Verfügbar Verfügbar
11,34 EUR

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Steckplatte (Noppenplatte)

Die Steckplatte (Noppenplatte) ist speziell für die sichere Aufbewahrung von Leiterplatten jeder Größe konzipiert. Mit ihren Außenmaßen von 352 x 252 x 15 mm und gefertigt aus leitfähigem Polypropylen, bietet sie eine effektive Lösung zur Vermeidung elektrostatischer Entladungen und entspricht der ESD-Norm DIN EN 61340-5-1. Die Noppen der Platte messen 8 x 8 mm bei einer Höhe von 6 mm und sind optimal für Leiterplatten mit einer Stärke von bis zu 1,7 mm ausgelegt.
Dank der volumenleitfähigen Eigenschaften und einem Oberflächenwiderstand zwischen 10^4 und 10^11 Ohm, gewährleistet die Platte eine zuverlässige Sicherheit gegen elektrostatische Schäden. Die Platte ist zudem temperaturbeständig von 50 bis 70 °C und durch ihre schwarze Farbe und quadratische Noppenform auch optisch ansprechend. Ideal für technische Umgebungen, in denen die Einhaltung von ESD-Schutzmaßnahmen kritisch ist.
Breite
252 mm
Höhe
Höhe
15 mm
Länge
Länge
352 mm
Noppenbreite
Noppenbreite
8 mm
Noppenhöhe
Noppenhöhe
6 mm
Noppenlänge
Noppenlänge
8 mm
Leitfähigkeit
Leitfähigkeit
volumenleitfähig
Oberflächenwiderstand Rs
Oberflächenwiderstand Rs
104 - 1011 Ω
Farbe
Farbe
schwarz
LP-Stärke
LP-Stärke
1,7 mm
Noppenform
Noppenform
quadratisch
Temperaturbeständigkeit
Temperaturbeständigkeit
50 - 70 °C
Piktogramme
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.

Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Kataloge

Seite: 349
Gesamtkatalog 2023 - 2024

Produktfamilie

Steckplatten (quadratische Noppen)

Eigenschaften: Sicherer Halt für Leiterplatten jeder Größe

Material: Elektrostatisch volumenleitfähig

Farbe: Schwarz

Einsatz: Ideal für den Schutz und die Lagerung von empfindlichen Elektronikkomponenten

Entspricht der ESD-Norm DIN EN 61340-5-1


Artikelbild
Artikelbezeichnung
Breite
Höhe
Länge
Noppenbreite
Noppenhöhe
Noppenlänge
Leitfähigkeit
Oberflächenwiderstand Rs
Farbe
LP-Stärke
Noppenform
Temperaturbeständigkeit
Preis
Vergleichen
053210 - Steckplatte (Noppenplatte)
053210
Steckplatte (Noppenplatte)
252 mm
15 mm
352 mm
8 mm
6 mm
8 mm
volumenleitfähig
104 - 1011 Ω
schwarz
1,7 mm
quadratisch
50 - 70 °C
11,34 EUR
053212 - Steckplatte (Noppenplatte)
053212
Steckplatte (Noppenplatte)
357 mm
22 mm
557 mm
14 mm
8 mm
14 mm
volumenleitfähig
104 - 1011 Ω
schwarz
2,5 mm
quadratisch

23,00 EUR
053212-1 - Tragbügel, rostfrei für Steckplatte
053212-1
Tragbügel, rostfrei für Steckplatte












11,50 EUR
