Einstellvorrichtung AD 401 für Leiterplattenmagazine

dpvlink:
32149
Weitere Produktinformationen

Im Zulauf Im Zulauf
NEU
4.200,00 EUR
pro VPE

zzgl. 19% MwSt.

1 VPE
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Einstellvorrichtung AD 401 für Leiterplattenmagazine

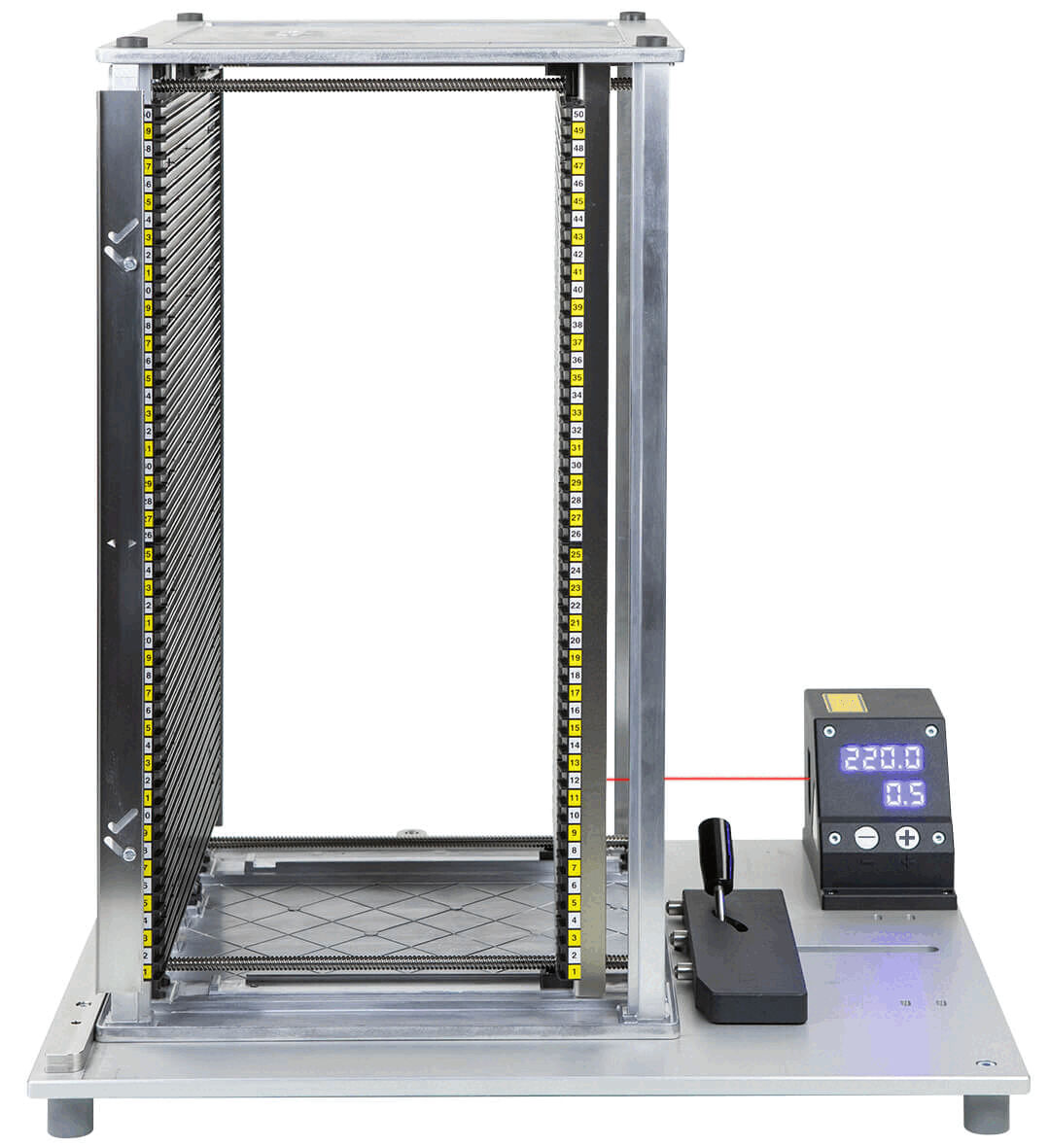

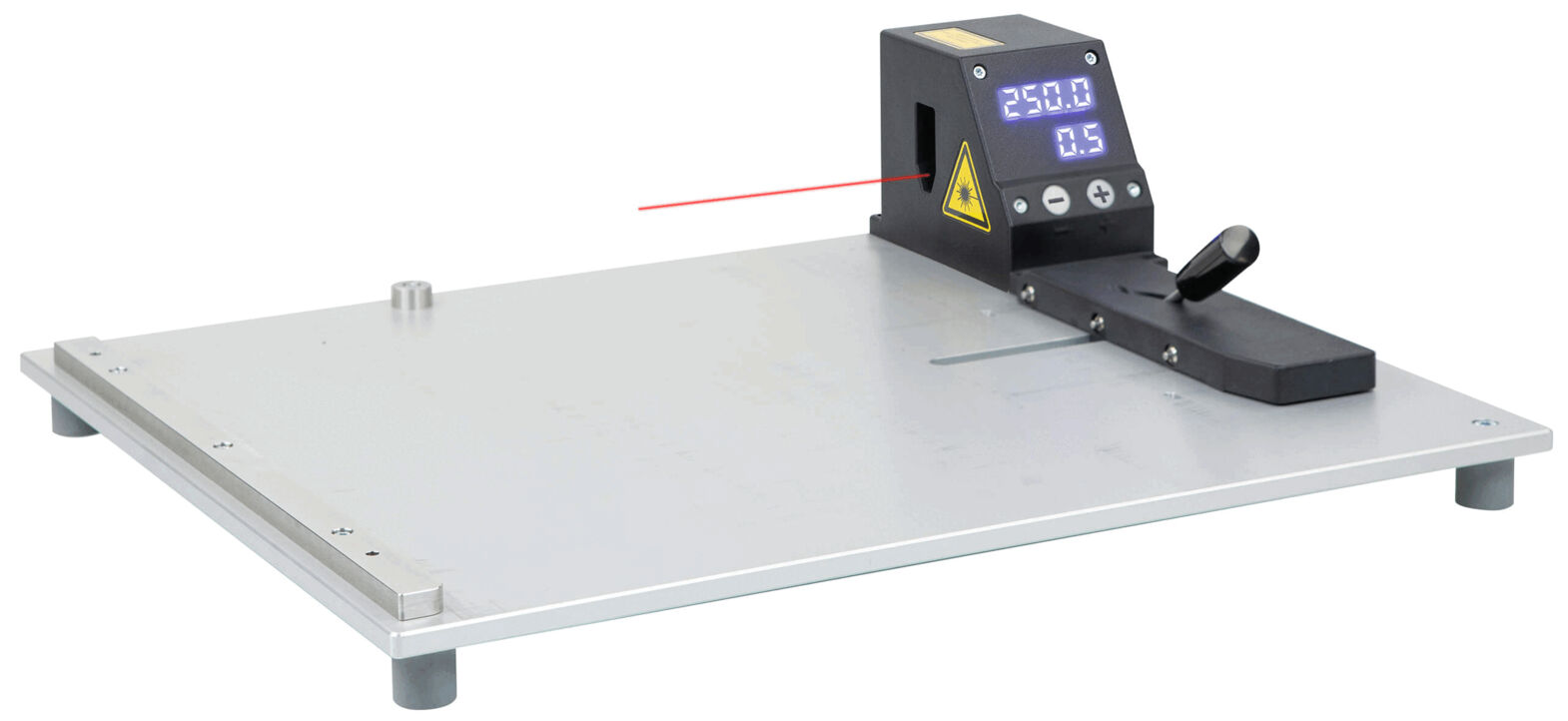

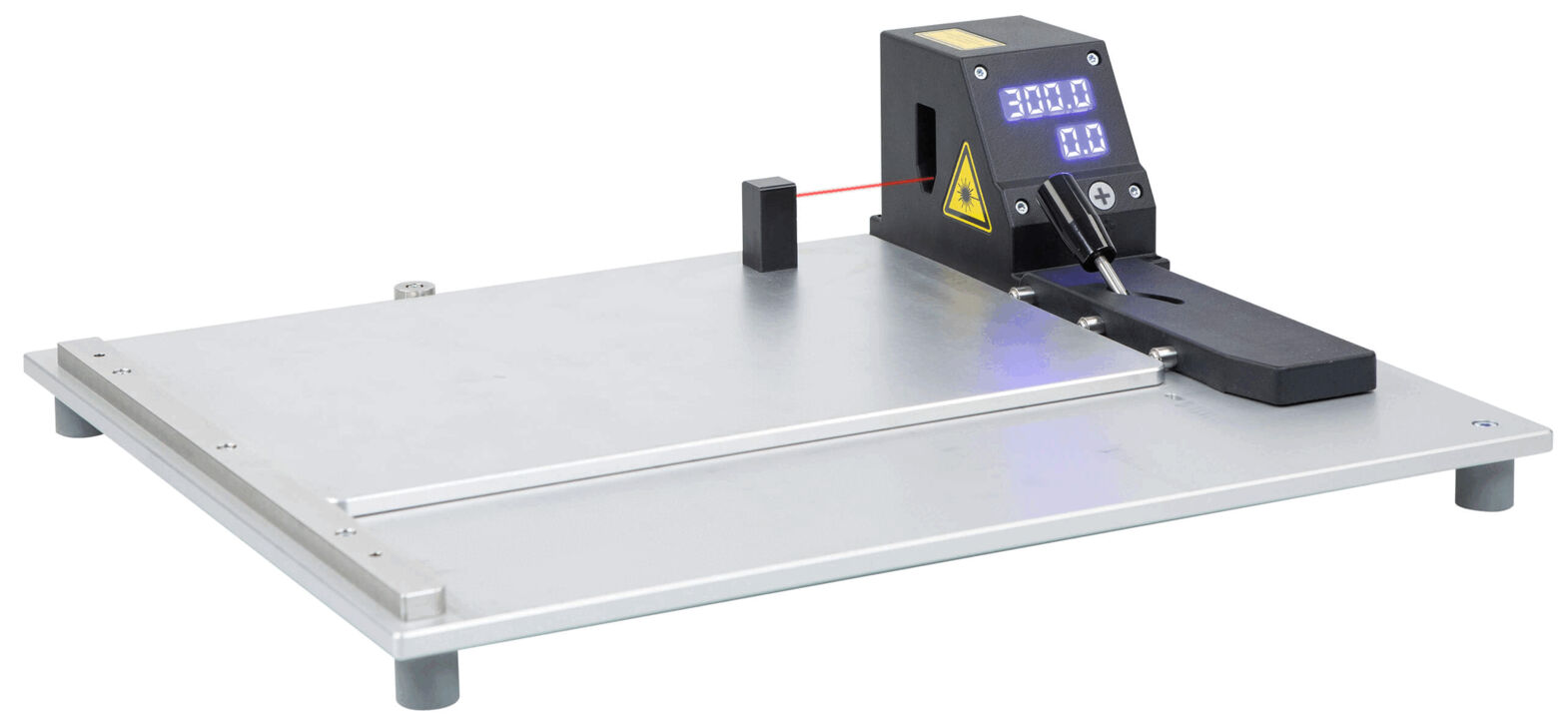

Die Einstellvorrichtung AD 401 von CAB ist speziell für Leiterplattenmagazine der Serien 6000 und 7000 konzipiert und ermöglicht eine präzise manuelle Breiteneinstellung mittels Zahnriemen. Besonders hervorzuheben ist die Positionsbestimmung der Stegwand per Laser, welche eine zusätzliche Justierung des Abstands zur nominellen Leiterplattenbreite erlaubt.
Die Vorrichtung deckt Magazinbreiten von 320 bis 400 mm ab, wobei Erweiterungen bis 530 mm bereits in Planung sind. Die Breite der Leiterplatten kann zwischen 40 und 330 mm variieren, mit einer geplanten Erweiterung bis 460 mm. Die Wiederholgenauigkeit von +/- 0,2 mm und die Schrittweite von 0,1 mm garantieren eine hohe Präzision bei der Einstellung.
Die Stromversorgung erfolgt über 100 - 240 VAC bei einer Frequenz von 50/60 Hz und die Leistungsaufnahme ist mit weniger als 5 W typisch sehr niedrig. Diese technischen Eigenschaften machen die Einstellvorrichtung AD 401 zu einem effizienten und präzisen Werkzeug in der Elektronikfertigung, das sich nahtlos in bestehende Systeme integrieren lässt.
