Produktfamilie

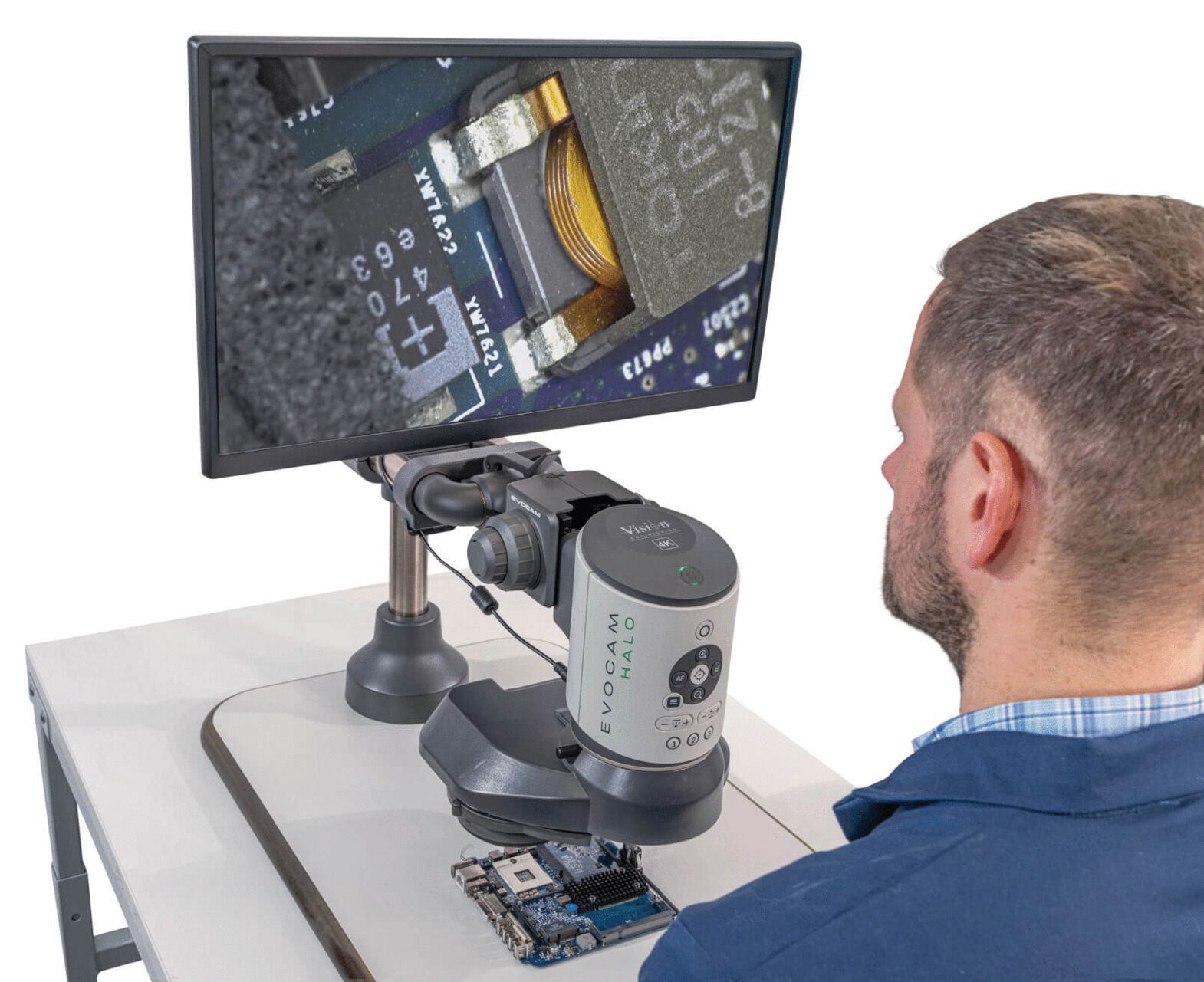

EVO Cam HALO 4K Digitalmikroskop
Viermal mehr Details
Der 4K-Bildsensor liefert viermal mehr Details als Full HD-Kameras. High Dynamic Range (HDR) stellt sicher, dass wichtige Details in dunklen oder hellen Bildbereichen nicht verloren gehen.
Messen, analysieren, berichten
Die HALO-Software bietet Echtzeit-Einblicke und erleichtert so das Erkennen von Anomalien und Mustern, die sonst unbemerkt bleiben. Mit intuitiven Werkzeugen für Bildaufnahme, Messung und Analyse liefert die Software präzise und umsetzbare Resultate, die schnellere, datenbasierte Entscheidungen ermöglichen. Dies unterstützt effizientere Arbeitsabläufe und erhöht das Vertrauen in die Ergebnisse.
Intelligente Funktionen
Automatische Objektiverkennung
Die benutzerfreundliche, intelligente Objektivhalterung passt die Vergrößerungsanzeige automatisch an und sorgt so bei jeder Inspektion für höchste Genauigkeit.
Schnellwechsel-Ringlicht
Smarte Clip-On-Ringlichter speichern und rufen Einstellungen automatisch ab, wenn sie angeschlossen werden. Quadrantengesteuertes Weißlicht, Weiß- und UV-Licht sowie großflächige Panellichter lassen sich direkt an der Kamera befestigen und in Sekundenschnelle austauschen.
360° Winkeloptik für einzigartigen Rundumblick
Erweitern Sie die 2D-Bildgebung um rotierende Schrägansichten. Die einzigartige Optik ermöglicht eine vollständige 360°-Betrachtung, ohne dass das Objekt bewegt werden muss. Dies vereinfacht und beschleunigt die Prüfung erheblich. Mit einem Neigungswinkel von 34° sind auch versteckte Details an vertikalen Bauteilen, in Bohrungen, an Lötstellen oder anderen verborgenen Merkmalen klar erkennbar.
Funktionen |
|
Fokussteuerung | AutoFull-, AutoSpot- oder manueller Fokus |
Belichtungssteuerung | AutoFull, AutoSpot, Blendenpriorität, Blendenautomatik, Manuel |
Beleuchtungssteuerung | Quadrant, Weißlicht/UV und Helligkeit |
Bildsteuerung | Standbild, Weißabgleich, Rauschunterdrückung, Bildverstärker, Highlight-Korrektur, Gamma, Spiegeln/Kippen, Fadenkreuz |
Frequenz | 30 - 25 Hz (umschaltbar) |
Monitorgröße | 7" - 100" |
Zoom | Einzoomen, Auszoomen, Zoom-zu-Position, Zoom-Limit |
Informationsdisplay | An, An bei Veränderung, nur Vergrößerung, Aus |
Sprachen | Englisch, Französisch, Deutsch, Italienisch, Portugiesisch, Spanisch |
Voreinstellungen | 3 benutzdefinierte Voreinstellungen (Presets) |
Bildaufnahme | Externes Bild-/Video-Aufnahmemodul oder über PC-Verbindung |
Kamera |
|
Sensor | CMOS 1/2.5” 8,51 Megapixel |
Bildqualität | Ultra HD 2160p (3840 x 2160) |
Kameraausgang | 4K 2160p/30fps |
Kameraausgang am Computer | 4K 2160p/30fps über PCI Express-Karte |
Zoom | 20:1 |
Digitalzoom | X12, X2, Off (auswählbar) |
Objektivanschluss | Bajonettverschluss (Automatische Objektiverkennung) |
Schnittstelle | 4K HDMI |
Frontpanel-Steuerung | Standbild, Einzoomen, Auszoomen, Belichtungsmodus, Fokusmodus, Menü, Ringlicht-Helligkeit, Durchlicht-Helligkeit, Preset 1-3 |
Fernbedienung | Optional |
Objektive | Bajonett-Objektive mit automatischer Objektiverkennung (siehe separate Tabelle) |
Beleuchtungsanschluss | Clip-on Ringlichter |
Beleuchtung | Intelligente 8-Punkt-Quadrantenbeleuchtung, Flächenbeleuchtung, Weiß-/UV-Quadrantenbeleuchtung, Durchlicht, externes EPI- und Kontrastverstärkungsmodul |
Beleuchtungsfilter | Polarisation, Farbtemperaturänderung |
Konsolen-Version (Fernbedienung)
HALO kann ohne PC direkt über HDMI mit einem Monitor verbunden werden und ermöglicht die vollständige Steuerung von Zoom und Kameraeinstellungen. Zudem können 4K-Bilder und -Videos direkt auf einem USB-Laufwerk gespeichert werden.
PC-gesteuerte Version
Verbinden Sie HALO mit Ihrem PC und nutzen Sie Softwareund Bildverabeitungstools, um Bilder aufzunehmen, zu beschriften, Objekte direkt auf dem Bildschirm zu vermessen, detaillierte Berichte zu erstellen.
Software-Funktionen (z.B. ViPlus)
- Steuerung aller Kameraeinstellungen
- Bildaufnahme in den Formaten JPEG, PNG, BMP und TIFF
- Markierungen, On-Screen-Messungen
- Messtools für Abstände, Winkel, Durchmesser und Flächen
- Import von CAD-Dateien zur Inspektion
- Bildverarbeitung: Farbumkehr, Formenerkennung, FokusStacking, Überlagerungen
- Berichtserstellung in Excel und anderen Formaten
PC-Anforderung |
|
Betriebssystem | Windows 10 & 11 |
Prozessor | i7 oder neuer, 3GHz |
Grafik | Grafikkarte mit HDMI 2.0 oder höher |
Speicher | 8 GB RAM oder mehr |
Skalierbarkeit | Slot für zusätzliche x4- oder x8- PCI-Express-Karte |
Anwendungsbereich
Elektronik und Beschichtungen
In der Elektronikfertigung sind präzise Überprüfungen von Leiterplatten, Durchkontaktierungen, Bauteilen, Lötmasken und Lötstellen unerlässlich. HALO ermöglicht eine gestochen scharfe Darstellung hochreflektierender Lötstellen und erleichtert die Beurteilung der Reflow-Qualität. Die Weiß- und UV-Ringbeleuchtung erlaubt eine einfache Inspektion fluoreszierender Beschichtungen – sowohl auf als auch durch die Oberfläche.
Biologie und Life Science
HALOs hochauflösende Optik und innovative Beleuchtungslösungen eignen sich ideal für zahlreiche Anwendungen in den Life Science Bereichen. In Kombination mit einem kontrastverstärkenden Durchlicht wird ein Pseudo-Dunkelfeld-Effekt erzeugt, der Kanten und Konturen von transluzenten und
transparenten Proben hervorhebt – besonders vorteilhaft für Zell- und Biowissenschaftliche Forschung.
Mikromechanik
Präzisionsmechanik erfordert eine klare, detaillierte Darstellung, sowie die sichere Überprüfung von Qualitätsstandards. Eine homogene Ausleuchtung in
Verbindung mit relevanten Softwaretools ermöglicht eine präzise und effiziente Dokumentation von Bauteilen und Baugruppen.
Kunststoffe und Additive Fertigung
Ob bei der Inspektion von Spritzgussformen, gegossenen Bauteilen oder 3D-Druckobjekten vor oder nach dem Sintern – eine optimale Beleuchtung ist essenziell. HALOs Flächenbeleuchtung hebt Oberflächendefekte zuverlässig hervor, während Polarisationsfilter und weitere optische Anpassungen die Analyse innerer Spannungen erleichtern.
