WXHotAir Set High-Power Rework Modul

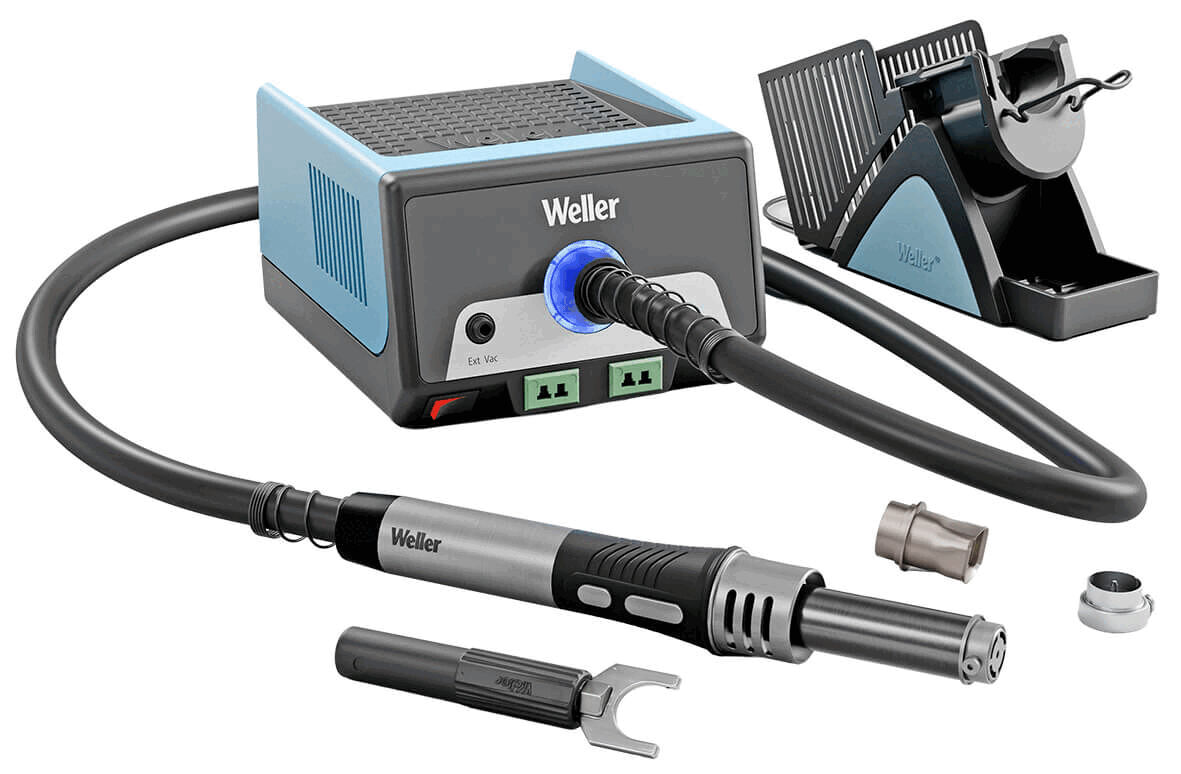

Das WXHotAir Set High-Power Rework Modul von Weller ist eine hochmoderne Lösung für anspruchsvolle Rework-Anwendungen in der Elektronikfertigung. Mit einer Leistung von bis zu 900 W bietet dieses Modul eine präzise geregelte Heißluftversorgung, die eine stabile Wärmeübertragung sicherstellt und zuverlässige Ergebnisse auf Leiterplatten mit hohem Kupferanteil ermöglicht. Es ist sowohl als Standalone-Lösung als auch innerhalb der WXsmart Plattform einsetzbar, was maximale Flexibilität in der Anwendung bietet.Das Modul umfasst eine 1-Kanal Station und wird mit umfangreichem Zubehör geliefert, darunter die WSR212 Sicherheitsablage, die NQ30 Heißluftdüse, ein Düsen-Adapter, ein Düsenwechselwerkzeug, das WX Verbindungskabel und die WXHotAir Software. Dieses System ermöglicht eine flexible Vakuumhandhabung und bietet eine thermoelementbasierte Temperaturüberwachung für höchste Prozesssicherheit. Durch das modulare und stapelbare Design lässt sich der Arbeitsplatz effizient organisieren.
Die zentrale Steuerung und vollständige Rückverfolgbarkeit der Prozesse werden durch die Integration in die WXsmart Plattform gewährleistet, was dieses Rework Modul zu einer idealen Wahl für professionelle Elektronikreparaturen und -produktion macht.
Details
- passende Lötspitzen-Reihe passende Lötspitzen-Reihe
- NQ / TNR
- Sicherheitsablage Sicherheitsablage
- WSR 212
- Breite
- 162 mm
- Höhe Höhe
- 106 mm
- Länge Länge
- 191 mm
- ESD ESD
- ja
- Kanäle Kanäle
- 1
- Leistung Leistung
- 900 W
- Spannung Spannung
- 230 V
- Gewicht Gewicht
- 2,6 kg
- Bedienung Bedienung
- digital
- Heißluft max. pro Minute Heißluft max. pro Minute
- 1 - 90 l
- Aufheizzeit Aufheizzeit
- 15 s
- Temperaturbereich Temperaturbereich
- 50 - 600 °C
Zubehör
Downloads
-
Für diesen Artikel stehen beispielsweise (Bedienungs-)anleitungen, Produkt- und Materialinformationen, Pflegehinweise sowie Sicherheitsdatenblätter und technische Merkblätter zur Verfügung. Bitte melden Sie sich an oder registrieren Sie sich, um auf die Dokumente zugreifen zu können.
Anmelden oder Registrieren
Produktfamilie

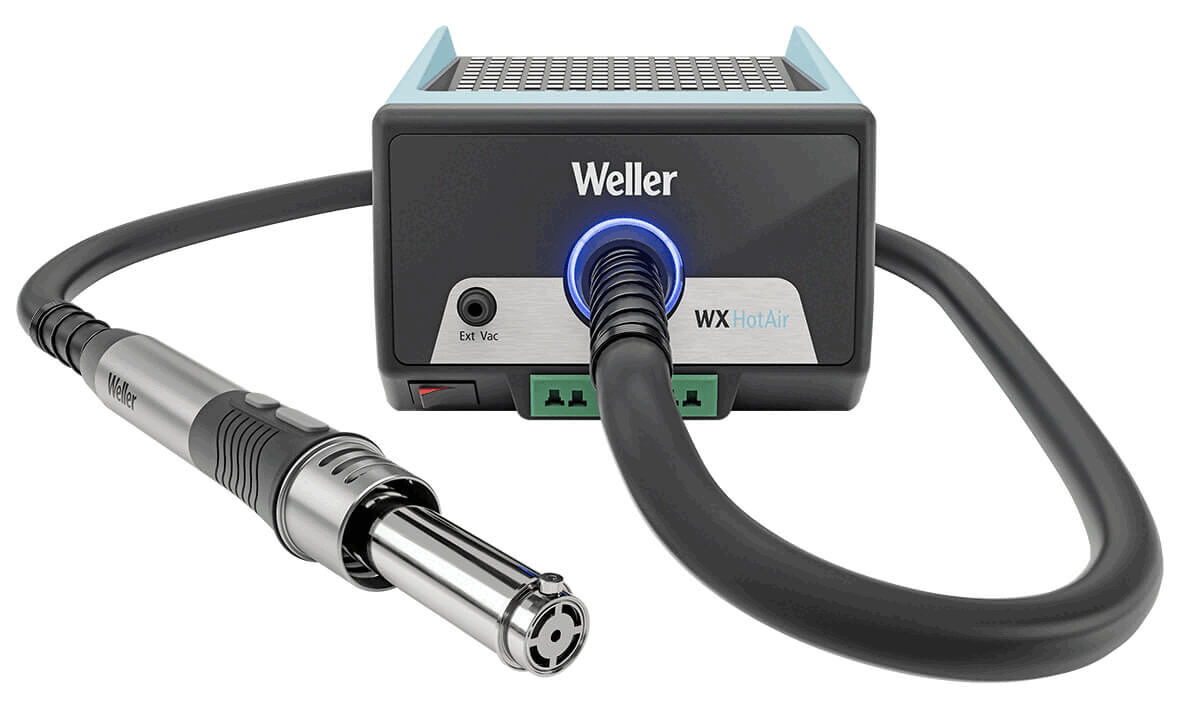

WXHotAir Heißluftstation
900 W geregelte High Power für anspruchsvolle Rework-Anwendungen
WXHotAir liefert bis zu 900 W thermische Energie für anspruchsvolle Rework-Anwendungen und komplexe Leiterplatten. Konstante thermische Leistung für profilspezifische Prozesse und eine gleichmäßige Temperaturverteilung von 50 bis 600 °C gewährleisten profilgerechtes Rework. Die integrierte Vakuumaufnahme ermöglicht eine sichere und präzise Bauteilentnahme direkt nach dem Reflow.
Hochpräzise Bauteilentnahme nach dem Reflow mit zwei Optionen für die Vakuumaufnahme
- Integriertes Vakuum: Das Heißluft-Handstück hebt das Bauteil direkt von der Leiterplatte ab, sobald das Lot aufgeschmolzen ist. Zusätzliches Zubehör ist nicht erforderlich.
- Externes Vakuum: Die Station betreibt entweder die WVP-Vakuumpipette oder das WRK-Reflow-Set für die präzise Bauteilaufnahme nach dem Reflow.
Nacharbeit von Leiterplatten mit hohem Kupferanteil
Die Ausgangsleistung von 900 W kompensiert die schnelle Wärmeableitung in Leiterplatten mit hohem Kupferanteil und hoher thermischer Masse.
Sichere Handhabung temperaturempfindlicher Bauteile
Integrierte Temperaturüberwachung, Teachin-Modus und Überhitzungsschutz helfen, thermische Schäden während des Rework-Prozesses zu vermeiden.
Zusätzliche Funktionen für kontrolliertes und präzises Nacharbeiten
Heißluftdüsen mit Doppelfunktion
Das Düsendesign kombiniert einen optimierten Luftstrom mit der Vorwärmung des Bauteils und unterstützt so eine kontrollierte Wärmeübertragung beim Nacharbeiten.
1. Bauteilvorwärmung
Die integrierte Vorwärmfunktion hilft, die erforderliche Maximaltemperatur und die thermische Belastung des Bauteils zu reduzieren.
2. Optimierter Luftstrom
Luftstromoptimierte Auslässe leiten die Heißluft direkt auf die Pins.
LED-Statusanzeige
Die integrierte LED zeigt den aktuellen Betriebsstatus der Station über eindeutige Farbsignale und Lichtmuster an und ermöglicht so eine schnelle visuelle Kontrolle auf einen Blick.
WXHotAir – 3 Setups für unterschiedliche Anforderungen
WXHotAir unterstützt drei Betriebskonfigurationen: den unabhängigen Standalone-Betrieb für unkomplizierte Heißluftanwendungen, die Integration in die WXsmart Plattform für einen kompakten, rückverfolgbaren Löt- und Rework-Arbeitsprozess sowie die Kombination mit der im Preis inkludierten WXHotAir Desktop Software für die Profilerstellung und Prozessdokumentation.
Standalone-Betrieb
Für unkomplizierte Anwendungen mit festen Einstellungen
Der Standalone-Betrieb unterstützt Anwendungen mit festen Temperatur- und Luftstromeinstellungen, zum Beispiel Schrumpfschlauchbearbeitung oder manuelles Löten und Entlöten. Drei Voreinstellungen können in der Windows-Software konfiguriert und im Gerät gespeichert werden.
- Betrieb ohne angeschlossenen Computer
- Feste Temperatur- und Luftstromeinstellungen
- Drei gespeicherte Voreinstellungen mit Farbkennzeichnung
Integriert in die WXsmart-Lötplattform
Für einen kompakten, integrierten Rework-Arbeitsplatz
Durch die Ergänzung von WXHotAir wird WXsmart zu einem Dreikanal-Rework-System mit leistungsstarker Heißluft. Das ist das passende Setup für Anwender, die eine All-in-One-Lösung suchen. Das stapelbare Design spart Platz. Profile-Modus, Teach-in-Modus und vollständige Rückverfolgbarkeit unterstützen kontrollierte Prozesse.
- Upgrade von zwei auf drei Kanäle
- High-Power-Heißluft plus zwei Lötwerkzeuge
- Platzsparendes, stapelbares Design
- Profile-Modus, Teach-in-Modus und vollständige Rückverfolgbarkeit
In Kombination mit der inkludierten WXHotAir Desktop Software
Für Profilerstellung, Überwachung und Dokumentation
Die mitgelieferte Windows-Software unterstützt die Erstellung komplexer Profile, Sensor Tracking, Teach-In Mode, Verweilzeit- und Reflow-Überwachung sowie die grafische Temperaturauswertung. Profile können als CSV-Dateien archiviert und zusammen mit Bildern, PDFs und Kommentaren gespeichert werden. Administrator- und Operator-Modus trennen die Bearbeitung von der Ausführung.
- Einfache und komfortable Profilerstellung und -ausführung
- Unbegrenzte Profilarchivierung und Wiederverwendung
- Sensor Tracking und Teach-In Mode
- Projektbezogene Prozessdokumentation
- Rollenbasierter Benutzerzugriff
WXHotAir Desktop Software: Einfacher nacharbeiten – bei voller Prozesskontrolle
Für kontrolliertes, profilbasiertes Nacharbeiten
- einfache und schnelle Profilerstellung
- intelligentes Profilmanagement
- Sensor-Tracking und Teach-in-Modus
- Live-Temperaturüberwachung
- integrierte Sicherheitsfunktionen
- digitale Prozessdokumentation
- rollenbasierte Benutzerverwaltung
- Vorheizregelung
Intelligentes Profilmanagement
Eine unbegrenzte Anzahl an Rework-Profilen kann erstellt, archiviert, hochgeladen und wiederverwendet werden. Jede Leiterplatte kann bis zu fünf Profile für unterschiedliche Bauteile oder Anwendungen enthalten. So wird ein strukturiertes, projektbezogenes Profilmanagement ermöglicht.
Vollständige Prozesstransparenz
Der grafische Arbeitsbereich zeigt die programmierte Temperaturkurve zusammen mit den gemessenen Sensorwerten über den gesamten Prozess. Profilphasen, Prozessverlauf und tatsächliche Bauteiltemperaturen sind in einer Ansicht sichtbar.
Die Kernfunktionen für kontrolliertes, wiederholbares Rework
Sensor-Tracking & Teach-In-Mode
Zwei anschließbare Sensoren überwachen Temperaturen in Echtzeit. Die Überwachung von Verweil- und Reflow-Temperaturen optimiert die Prozesskontrolle. Der Teach-In Modus zeichnet für jeden Prozessschritt die Zeit bis zum Erreichen der definierten Sensortemperatur auf. Das ermöglicht eine schnelle Profilerstellung für gleichbleibende, wiederholbare und hochwertige Ergebnisse.
Professionelle Prozessüberwachung
Programmierte Sollwerte sowie Werkzeug- und Sensortemperaturwerte werden während des gesamten Prozesses angezeigt. Das Diagramm visualisiert das vollständige thermische Profil und kann zur späteren Auswertung gespeichert werden.
Integrierte Sicherheit & Schutz:
Die sensorbasierte Überwachung prüft während der Ausführung definierte Temperaturgrenzen und die thermische Belastung. Abschaltung bei Spitzentemperatur und konfigurierbares Auto-Off bieten zusätzlichen Prozessschutz.
Digitale Prozessdokumentation
Profile, Kommentare, PDF Arbeitsanweisungen und Bilder werden im zugehörigen Projekt gespeichert. CSV-Profile können zusammen mit allen relevanten Prozessinformationen archiviert, hochgeladen und wiederverwendet werden.
Benutzerverwaltung
Administrator- und Operator-Modus trennen Profilmanagement und Prozessausführung. Operatoren können validierte Profile laden und ausführen, während Parameteränderungen Administratoren vorbehalten bleiben.
