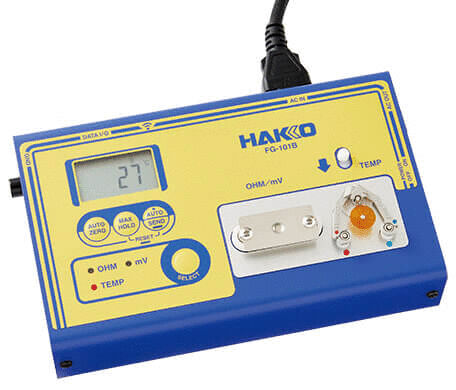

Lötkolben-Prüfwerkzeug FG 101B
(Art.Nr.: HA-FG101B-20)
Artikelbild
Artikelbild
Mobile Preview: Artikelbild
Mobile Preview: Artikelbild
Merken / Anfragen

Lötkolben-Prüfwerkzeug FG 101B

dpvlink:
31815
Weitere Produktinformationen

Im Zulauf Im Zulauf
995,00 EUR
pro Stück

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

Lötkolben-Prüfwerkzeug FG 101B

Das Lötkolben-Prüfwerkzeug FG 101B von HAKKO ist speziell für die Überprüfung und Kalibrierung von Lötkolben konzipiert. Es zeichnet sich durch eine Leistung von 2,8 W und ein Gewicht von 1,0 kg aus, was eine einfache Handhabung ermöglicht. Der breite Temperaturbereich von 0 bis 700 °C und eine hohe Temperaturgenauigkeit von +/- 5 °C gewährleisten präzise Messungen unter verschiedensten Betriebsbedingungen. Dieses robuste und zuverlässige Gerät ist ideal für technische Fachkräfte in der Elektronikfertigung und -wartung.
Leistung
Leistung
2,8 W
Gewicht
Gewicht
1,0 kg
Temperaturbereich
Temperaturbereich
0 - 700 °C
Temperaturgenauigkeit +/-
Temperaturgenauigkeit +/-
5 °C
Dokumente

Downloads

Bitte melden Sie sich an um Datenblätter herunterzuladen! :
Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!

Produktfamilie

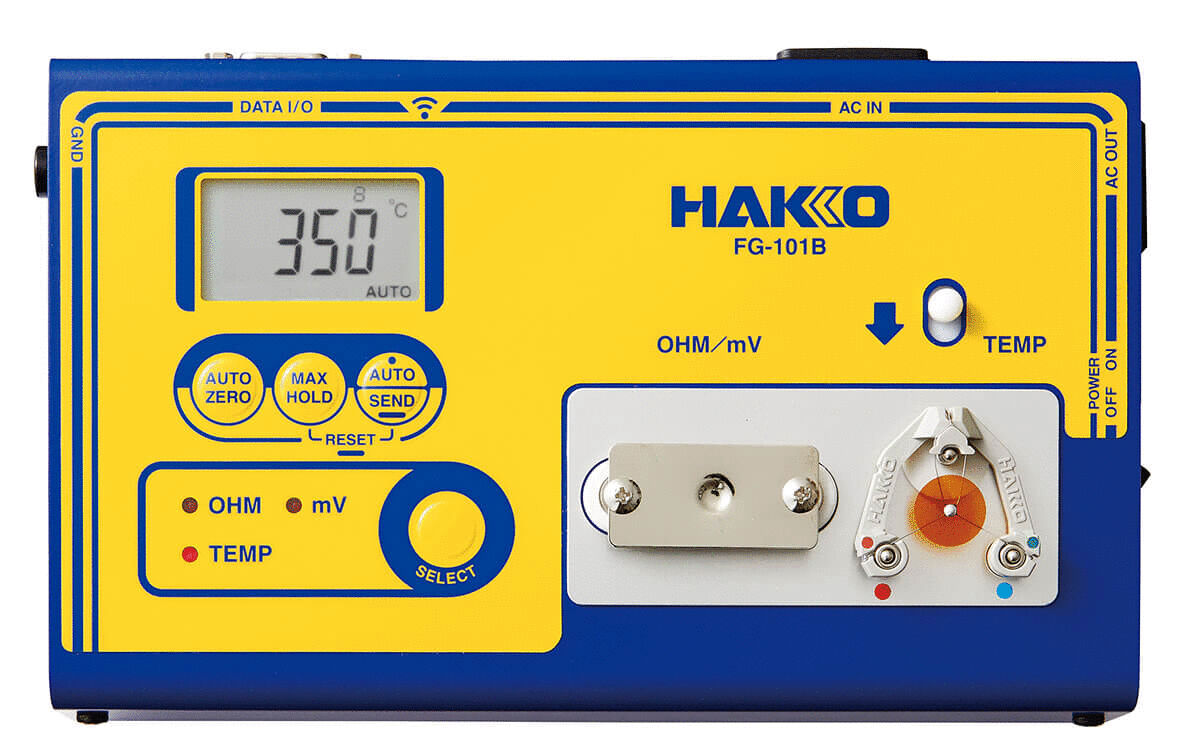

HAKKO Lötkolben Prüfwerkzeug FG 101B

Der Hakko FG-101B vereint Spitzentemperaturmessung, Streuspannung und Erdungswiderstand in einem Gerät. Mit Auto-Hold und Max-Hold zur Fehlerreduktion, robustem Sensor und norm-sicheren Werten – besonders geeignet für Qualitätskontrolle und professionelle Lötprozesse.



Features:

  • Einfache und sehr genaue Messung von Lötspitzentemperatur, Struspannung und Erdungswiderstand
  • Prüfgerät zur täglichen Wartung von stationären Lötkolben
  • MAX-HOLD-Funktion zeigt die höchste Spitzentemperatur im Display an

Technische Daten

Leistungsaufnahme

2,8 W

Messabstände

1°C

Temperaturbereich

0 - 700°C

Genauigkeit

+/- 3°C (300-600°C), +/- 5°C (andere Bereiche)

Temperatursensor

K (CA)-Thermocouple

Spannungsauflösung

0,1 mV

Spannungsmessbereich

0-40 mV (AC)

Spannungsgenauigkeit

+/- 5% + 1 Ziffer

Widerstandsauflösung

0,1 Ohm

Widerstandsmessbereich

0 - 40 Ohm

Widerstandsgenauigkeit

+/- 5% + 1 Ziffer

Display

LCD: 3 1/2 Zeichen

Betriebsumgebung

Umgebungstemperatur: 0-40°C bei 20-90% Luftfeuchte (nicht kondensierend)



Was bedeutet Streuspannung und Erdungswiderstand

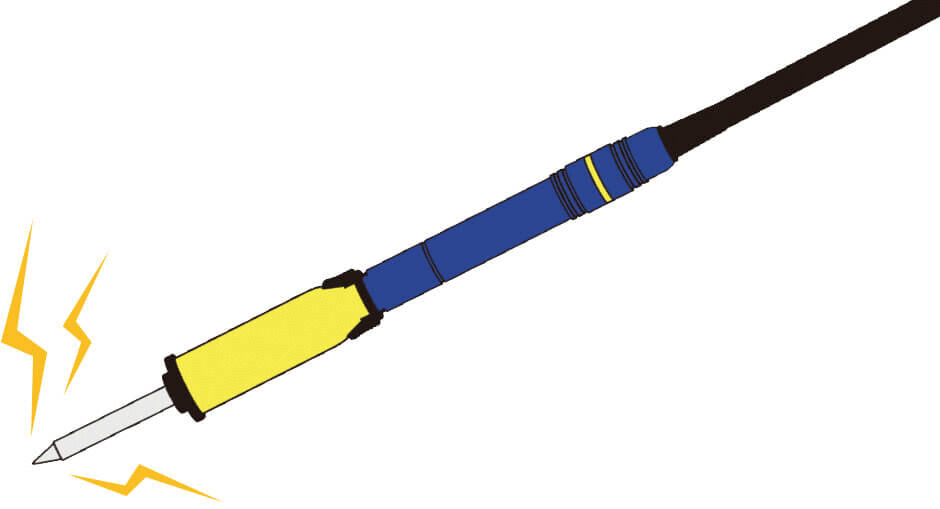

Was bedeutet Streuspannung?

Es ist bekannt, dass auch geringe Ströme, sogenannte Kriech- oder Leckströme, ausgehend von der Lötspitze eines Lötkolbens, sich nachteilig auf manche empfindliche Bauteile auswirken können.
Die Streu- oder Kriechspannung wird zwischen der Lötspitze und der Schutzerdung gemessen, um so den Wert des Leckstroms zur Schutzerdung oder zu einem Ausgleichspotential zu bestimmen. Die erdung der Lötkolben dient der Ableitung der Streuspannung auf ein Ausgleichspotential oder auf die allgemeine Schutzerdung.

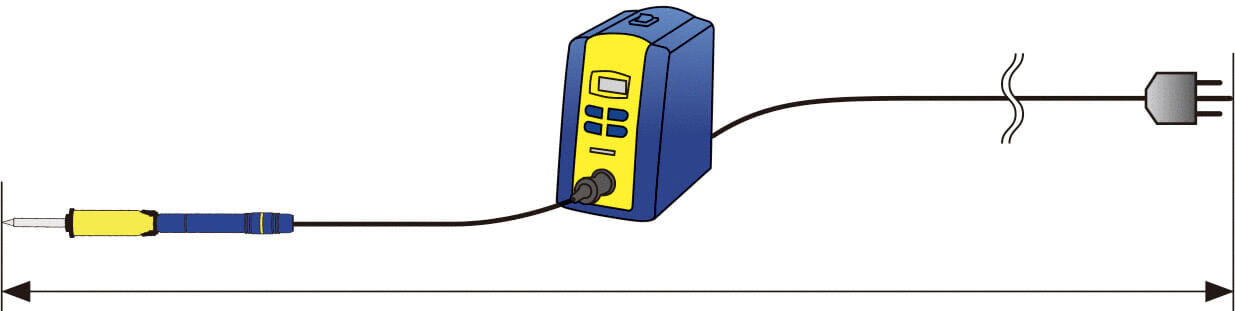

Was bedeutet Erdungswiderstand?

Um empfindliche elektronische Bauteile auf Leiterkarten vor Leckströmen zu schützen, werden die Leckspannungen von der Lötspitze des Lötkolbens über eine durchgehende Erdungsleitung, meistens zum Schutzleiter des elektrischen Netzes hin, abgeleitet. Aus diesem Grund ist es wichtig, den elektrischen Widerstand dieser Strecke zu messen und zu überwachen.
