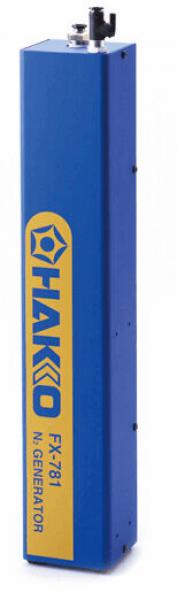

N2 Stickstoffgenerator FX 781

Der N2 Stickstoffgenerator FX 781 von HAKKO ist speziell dafür entwickelt, die Lötresultate durch den Einsatz von Stickstoff als Schutzgas zu verbessern. Dieses Schutzgas verdrängt den Sauerstoff um die Oxidation des flüssigen Lotes sowie der zu verlötenden Oberflächen von Bauteilen und Leiterkarten effektiv zu vermindern. Dies führt zu einer erhöhten Qualität und Zuverlässigkeit der Lötverbindungen, was besonders in hochtechnologischen Anwendungen von entscheidender Bedeutung ist.
Der Einsatz dieses Geräts empfiehlt sich für technische Betriebe, die in der Elektronikfertigung tätig sind und Wert auf präzise und saubere Lötprozesse legen.
Breite
73 mm
Höhe
Höhe
282 mm
Länge
Länge
71 mm
Gewicht
Gewicht
2 kg
Dokumente

Downloads

Für diesen Artikel stehen beispielsweise (Bedienungs-)anleitungen, Produkt- und Materialinformationen, Pflegehinweise sowie Sicherheitsdatenblätter und technische Merkblätter zur Verfügung. Bitte melden Sie sich an oder registrieren Sie sich, um auf die Dokumente zugreifen zu können.

Anmelden oder Registrieren

Produktfamilie

HAKKO N2-System

Zur Verbesserung der Lötresultate wird Stickstoff als Schutzgas eingesetzt. Ein Schutzgas verdrängt den Sauerstoff und vermindert dadurch die Oxidation des flüssigen lotes und der zu verlötenden Oberflächen der Bauteile und der Leiterkarten.

Das N2-System von HAKKO umfasst die N2-Generatoren FX 780 für normale Kapazitäten bzw. FX 781 für große Kapazitäten (2 Lötkolben) sowie das N2-Durchflussmessgerät FX 971 für den N2-Lötkolben.

Anschlussmethode

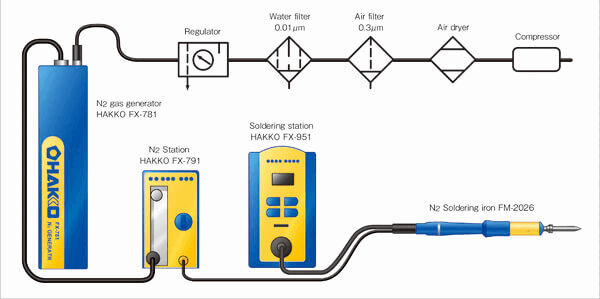

Für den Anschluss mit einem Lötkolben

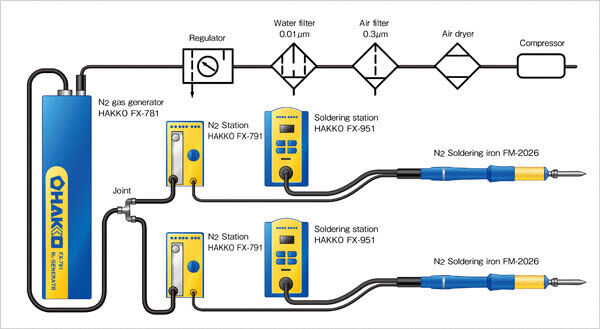

Für den Anschluss mit zwei Lötkolben


Effekte des N2-Systems



Heißer Stickstoff, der an der Lötspitze austritt, hat mehrere positive Effekte:

  • Minimiert die Oxidation an der Lötspitze
  • Hält alle Flussmittel länger aktiv
  • Reduziert die benötigte Zeit pro Lötstelle
  • Löst die Problematik von zu wenig Hitzeeintrag, die bei Multilayer Boards und massiver Abschirmung auftritt
  • Reduziert die Belastung von hitze-sensitiven Bauteilen
  • Reduziert Beschädigungen an Multilayer-Keramik-Kondensatioren



Verbesserung der Benetzbarkeit

Ein Schutzgas verdrängt den Sauerstoff und vermindert dadurch die Oxidation des flüssigen Lotes und der zu verlötenden Oberflächen und der Leiterkarten.



Verhinderung der Oxidation

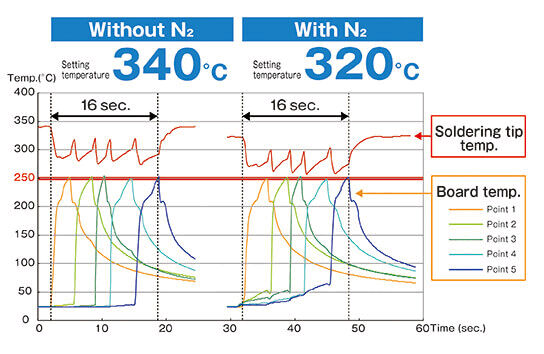

Stickstoff tritt an der Düse des Lötkolbens aus und erwärmt die Lötstelle. Durch diese Funktion muss mit der Lötspitze nur noch der letzte Temperaturpeak für den eigentlichen Lötvorgang zugeführt werden. Das verlängert die Standzeit der Lötspitzen erheblich. Die Zeit für den eigentlichen Lötvorgang wird um bis zu 25% verkürzt.



Vorheizeffekt

Das flüssige Lot verhält sich unter Stickstoff so, dass sich die Menisken an dem Übergang zwischen den Lötpartnern wesentlich flacher ausbilden. Das ist eine Folge der veränderten Oberflächenspannung des flüssigen Lots.









Artikelbild
Artikelbezeichnung
Breite
Höhe
Länge
Gewicht
Preis
Vergleichen
HA-FX780-01 - N2-Stickstoffgenerator FX 780
HA-FX780-01
N2-Stickstoffgenerator FX 780
73 mm
282 mm
71 mm
1,5 kg
2.005,00 EUR
HA-FX781-81 - N2 Stickstoffgenerator FX 781
HA-FX781-81
N2 Stickstoffgenerator FX 781
73 mm
282 mm
71 mm
2 kg
2.720,00 EUR
HA-FX791-01 - N2-Durchflussmessgerät FX 791
HA-FX791-01
N2-Durchflussmessgerät FX 791
70 mm
121 mm
134 mm
0,6 kg
388,00 EUR
