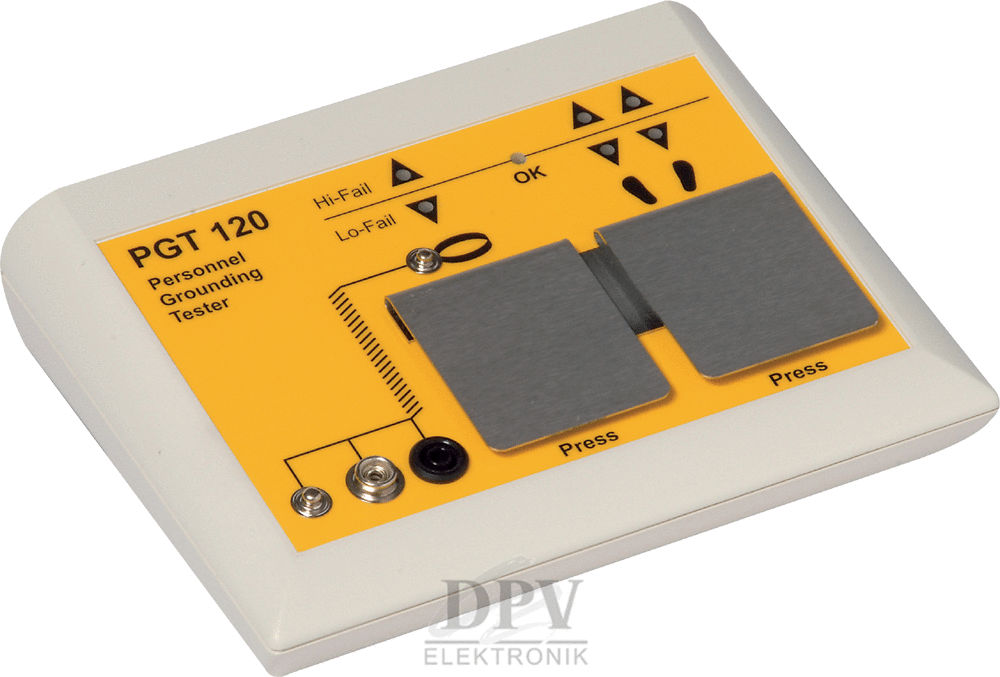

PGT 120 Personen-Teststation
PGT 120, Prüfgerät für Personenerdungssysteme, kontrolliert die Personenableitwiderstände für Handgelenkerdung und Schuhwerkerdung zur Zugangsüberwachung von elektrostatisch geschützten Bereichen.
- Das Testergebnis wird optisch und akustisch signalisiert. Ein zusätzlicher potenzialfreier Relais-Kontakt ermöglicht die Ansteuerung z.B. eines Türöffners oder eines Drehkreuzes zur Zutrittskontrolle
- Spannungsversorgung erfolgt über eine integrierte Batterie oder ein Steckernetzteil
- Prüfung der Handgelenkbanderdung, Prüfung von rechtem und linkem Schuh durch getrennte Messkreise gleichzeitig möglich
- Getrennte Prüfung des Personenableitwiderstandes über linken und rechten Schuh
- In Verbindung mit Personenvereinzelungsanlagen (z.B. Drehkreuze) kann die Schuhwerkmessung im "Hands-free-Modus" ohne Betätigung des Tastbleches durchgeführt werden
- Prüfspannung 30 V, 50 V oder 100 Volt (Standardeinstellung)
- Die unteren Grenzwerte können deaktiviert werden
- Als Tisch- und Wandgerät einsetzbar (als Wandgerät ist die optionale Wandkonsole erforderlich)
- Grenzwerte über DIP-Schalter einstellbar
Details
PGT 120 Personal-Grounding-Tester fürZugangsüberwachung, inkl. Netzgerät u.
Schuhwerkelektrode
Technische Daten:
| Prüfspannung: | 100 V (umschaltbar auf 30 V, 50V) |
| Testbereich: | 750 kOhm - 35 MOhm, Handgelenkband/Spiralkabel 100 kOhm - 35 MOhm (70 MOhm), Schuhwerk 140 MOhm, Schuhwerk (beide Schuhe in Reihe / Hands-free-Modus) |
| Betriebsart: | Batteriebetrieb (9V), mit Steckernetzgerät 230 VAC |
| Signal: | optisch und akustisch |
| Türöffner/Zähler: | je 1 Relais mit potenzialfreiem Umschaltkontakt |

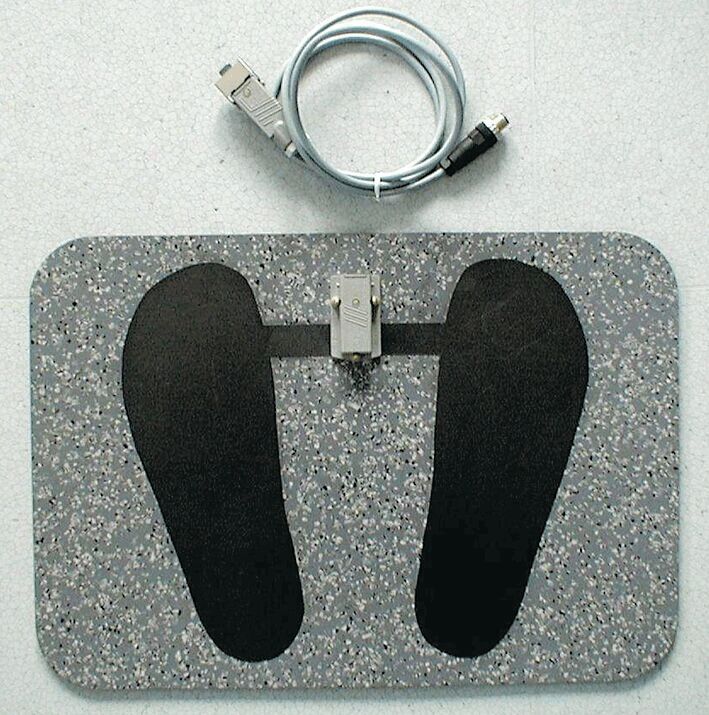

| Schuhwerkelektrode: | 350 x 500 x 8 mm |
Lieferumfang:
PGT 120 Prüfgerät, Schuhwerkelektrode, Werkskalibrierzertifikat, Bedienungsanleitung (deutsch/englisch), 9V-Batterie, Steckernetzteil 230V AC
- Breite [mm]
- 150
- Höhe [mm] Höhe [mm]
- 65
- Länge [mm] Länge [mm]
- 200
- Empfohlenes Kalibrierintervall Empfohlenes Kalibrierintervall
- 24 Monate bzw. gemäß Prüfmittelliste
- Prüfspannung Prüfspannung
- 30 - 100 V
- Spannung Spannung
- 230 V
- Betriebstemperatur Betriebstemperatur
- 15 - 40 °C
- Lagertemperatur Lagertemperatur
- -10 - 60 °C
- Luftfeuchtigkeit Luftfeuchtigkeit
- 75 - 85 %
