PCSA 4 ESD Bestückungsrahmen

dpvlink:
3036
Länge :
600 mm
Breite :
500 mm
Höhe :
100 mm
LP-Länge:
max. 500 mm
LP-Breite:
max. 350 mm
Ausführung:
mit Schaumstoff
Gewicht:
6,9 kg
Eigenschaften:
Weitere Produktinformationen

360 mm x 360 mm x 100 mm
360 mm x 360 mm x 100 mm
620 mm x 350 mm x 100 mm
620 mm x 350 mm x 100 mm
600 mm x 500 mm x 100 mm
600 mm x 500 mm x 100 mm
Verfügbar Verfügbar
353,50 EUR
pro Stück

zzgl. 19% MwSt.

1 Stück
Vergleichen Vergleichen
Merken / Anfragen
Produktinfo

PCSA 4 ESD Bestückungsrahmen

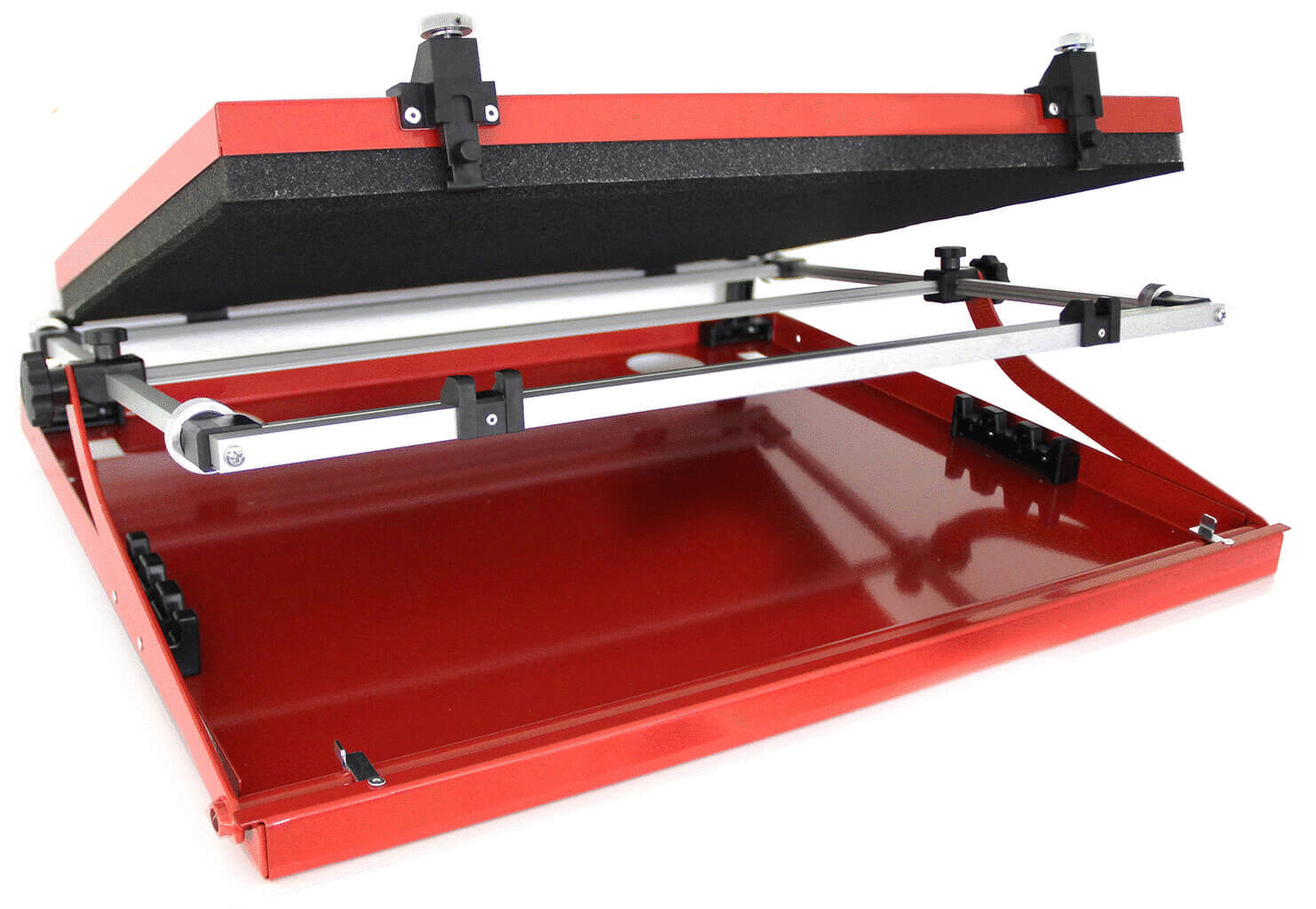

Der PCSA 4 ESD Bestückungsrahmen ist speziell für die Serienfertigung gedruckter Schaltungen konzipiert und unterstützt effizient das Bestücken und Löten. Durch seine Konstruktion können Leiterplatten bis zu einer maximalen Größe von 500 x 350 mm sicher eingelegt und zwischen zwei verstellbaren Führungsschienen mittels bremsender Rändelmuttern fixiert werden. Der demontierbare Mittelsteg ermöglicht eine optimale Nutzung der Arbeitsfläche.

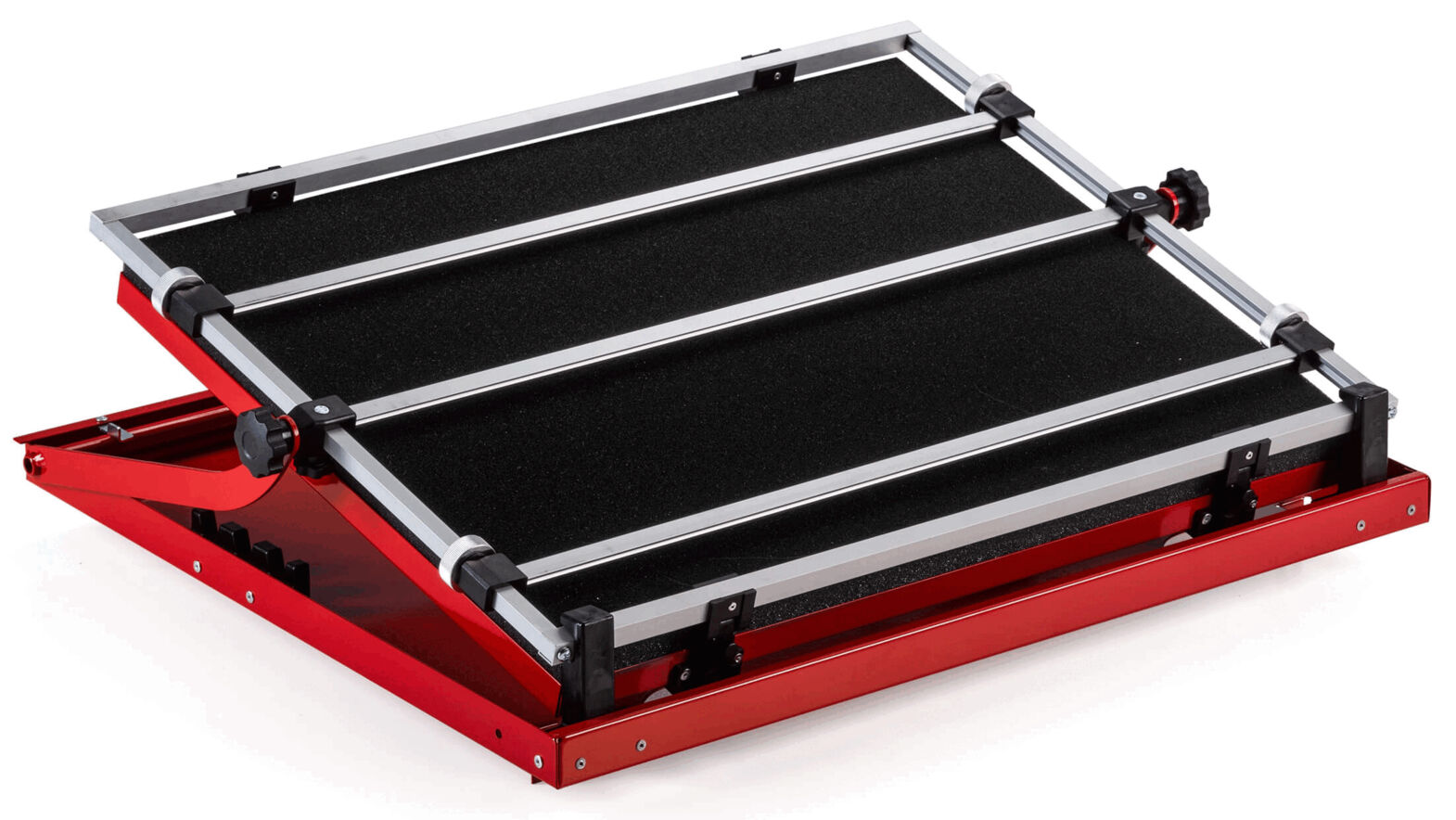

Die Bauteile werden während der Montage durch eine Abdeckplatte, die mit ESD-Schaumstoff ausgekleidet ist, sicher angedrückt. Die Distanz der Andruckplatte zum Rahmen lässt sich individuell einstellen, und der Deckel schließt automatisch mittels Federn. Für den Wechsel zwischen den Arbeitsprozessen kann der Halter durch Hochschwenken und Drehen einfach in die gewünschte Position gebracht werden.
Nach dem Bestücken sorgt der Rahmen dafür, dass die Bauteile auch beim Löten und Abschneiden sicher gehalten werden. Zudem ist der Rahmen leicht zu entnehmen und zu transportieren, was den Wechsel zwischen verschiedenen Arbeitsplätzen erleichtert. Der PCSA 4 ESD entspricht der ESD-Norm DIN EN 61340-5-1 und ist damit ideal für den Einsatz in ESD-sensiblen Umgebungen.
Länge
Länge
600 mm
Breite
500 mm
Höhe
Höhe
100 mm
LP-Länge
LP-Länge
max. 500 mm
LP-Breite
LP-Breite
max. 350 mm
Ausführung
Ausführung
mit Schaumstoff
Gewicht
Gewicht
6,9 kg
ESD
ESD
ja
Zubehör anzeigen
Piktogramme
ESD protective
