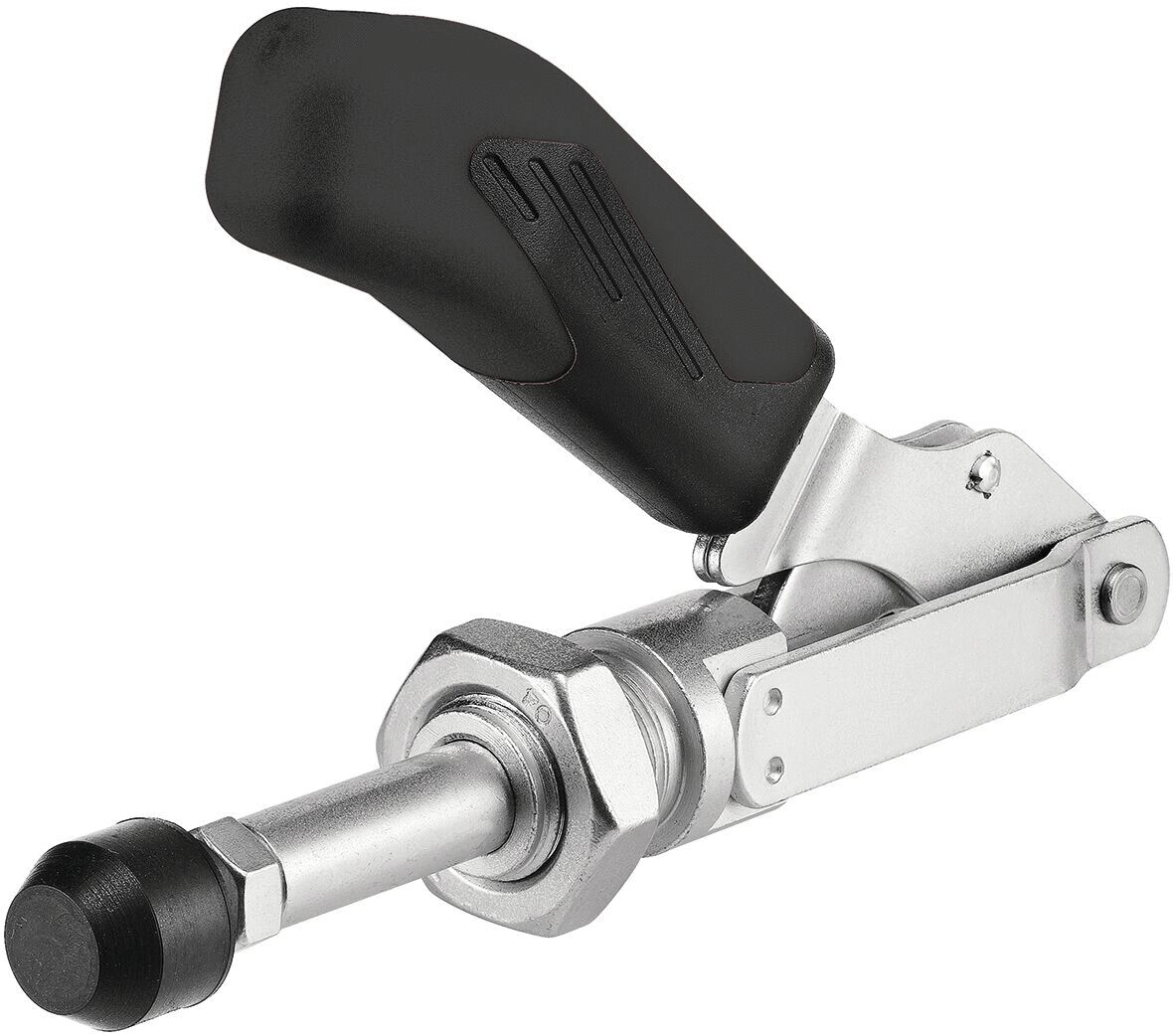

ESD-Schubstangenspanner Typ 6840, Gr. 0
ESD-Schubstangenspanner Typ 6840, Gr. 0
Der ESD-Schubstangenspanner Typ 6840, Größe 0, ist speziell für den Einsatz in elektrostatisch geschützten Bereichen (EPA) konzipiert und entspricht der Norm DIN EN 61340-5-1. Dieses Modell zeichnet sich durch eine robuste Bauweise mit einer Schutzkappe und einem Handgriff aus elektrostatisch ableitendem Material aus. Es verfügt über eine lange Schubstangenführung mit Befestigungsgewinde und Mutter, ist verzinkt und passiviert für erhöhte Langlebigkeit und korrosionsbeständig. Die Hebelteile und der Spanner selbst sind aus Vergütungsstahl gefertigt, während die Niete aus rostfreiem Stahl bestehen und bei größeren Modellen in einsatzgehärteten Lagerbuchsen laufen.Die Lagerstellen sind gefettet, und der Spanner hat ein stirnseitiges Gewinde für den direkten Einbau in Blechwände oder Vorrichtungen. Der ergonomische, ölbeständige Handgriff bietet eine große Handauflage und eine weiche Komponente für komfortables Arbeiten. Mit einer Andrückschraube der Größe M4 x 20 und einer Haltekraft von 0,8 kN bietet dieser Spanner präzise und sichere Fixierung. Das Gewicht beträgt 60 g, was eine einfache Handhabung ermöglicht.
Dieses Werkzeug ist ideal für Anwendungen, bei denen elektrostatische Entladung eine Rolle spielt und Präzision sowie Zuverlässigkeit gefordert sind.
Details
- Haltekraft Haltekraft
- 0,8 - 0,8 kN
- Andrückschraube Andrückschraube
- M4 x 20
- Leitfähigkeit Leitfähigkeit
- ableitfähig
- Gewicht Gewicht
- 60 g
- Gewicht raus Gewicht raus
- 60 g
Zubehör anzeigen
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.
Zubehör
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
ESD-Schubstangenspanner

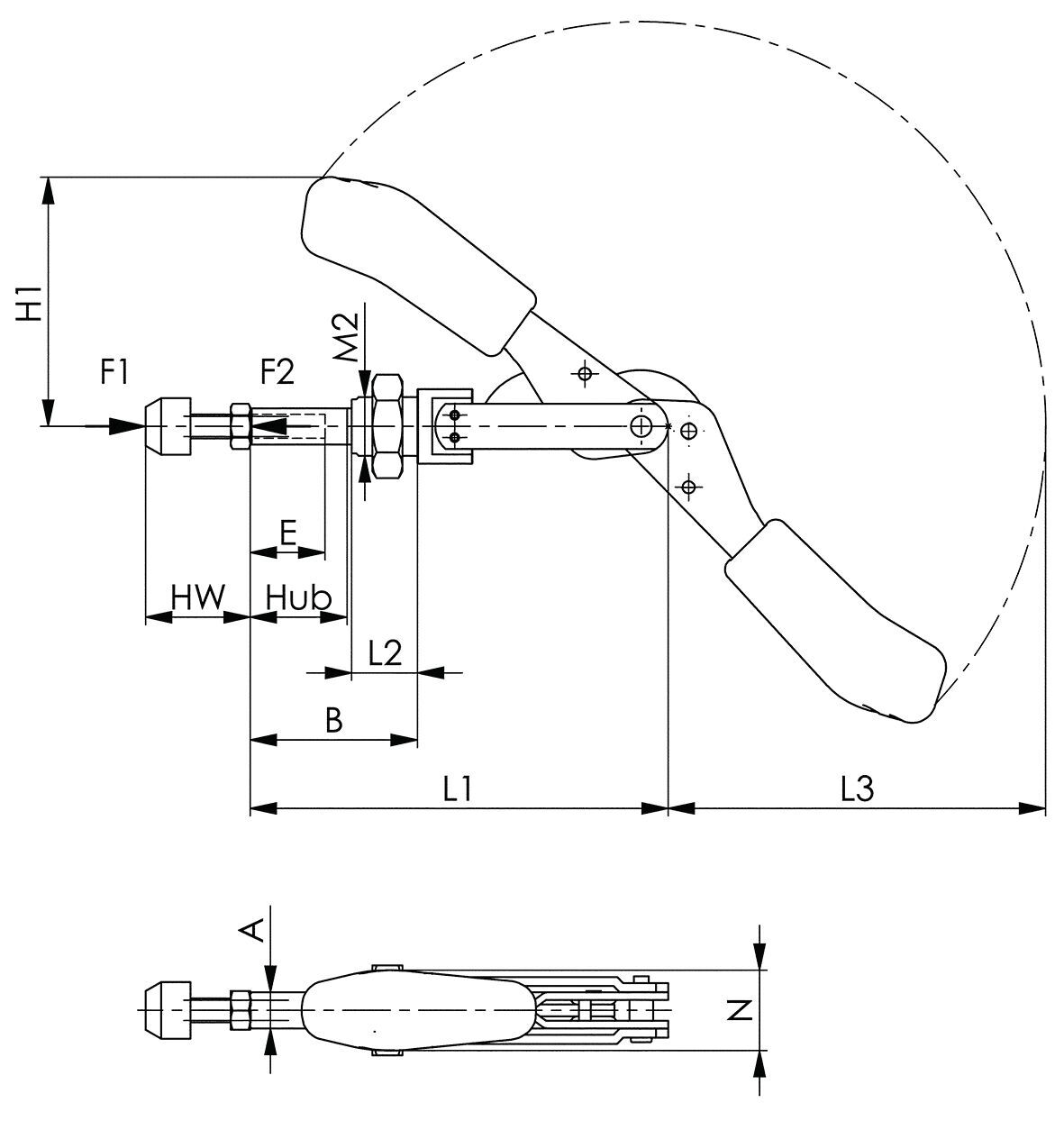

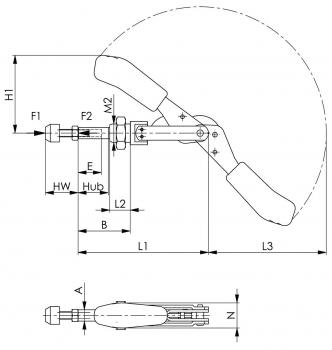

| Artikel-Nr. | Gr. | A | B min. | B max. | E | H1 | Hub |
| 630.6840.0 | 0 | 6,5 | 10,5 | 26,5 | 13 | 37,0 | 16 |
| 630.6840.1 | 1 | 8,0 | 17,5 | 37,5 | 20 | 45,5 | 20 |
| 630.6840.2 | 2 | 10,0 | 20,0 | 46,0 | 20 | 66,0 | 26 |
| 630.6840.3 | 3 | 12,0 | 24,0 | 56,0 | 30 | 82,5 | 32 |
| Artikel-Nr. | Gr. | HW min. | HW max. | L1 | L2 | L3 | M2 | N |
| 630.6840.0 | 0 | 12 | 20 | 66,5 | 10 | 54 | M10 x 1,0 | 15 |
| 630.6840.1 | 1 | 12 | 20 | 91,0 | 16 | 74 | M12 x 1,5 | 18 |
| 630.6840.2 | 2 | 17 | 25 | 114,0 | 19 | 105 | M16 x 1,5 | 22 |
| 630.6840.3 | 3 | 22 | 35 | 140,0 | 22 | 127 | M20 x 1,5 | 27 |
