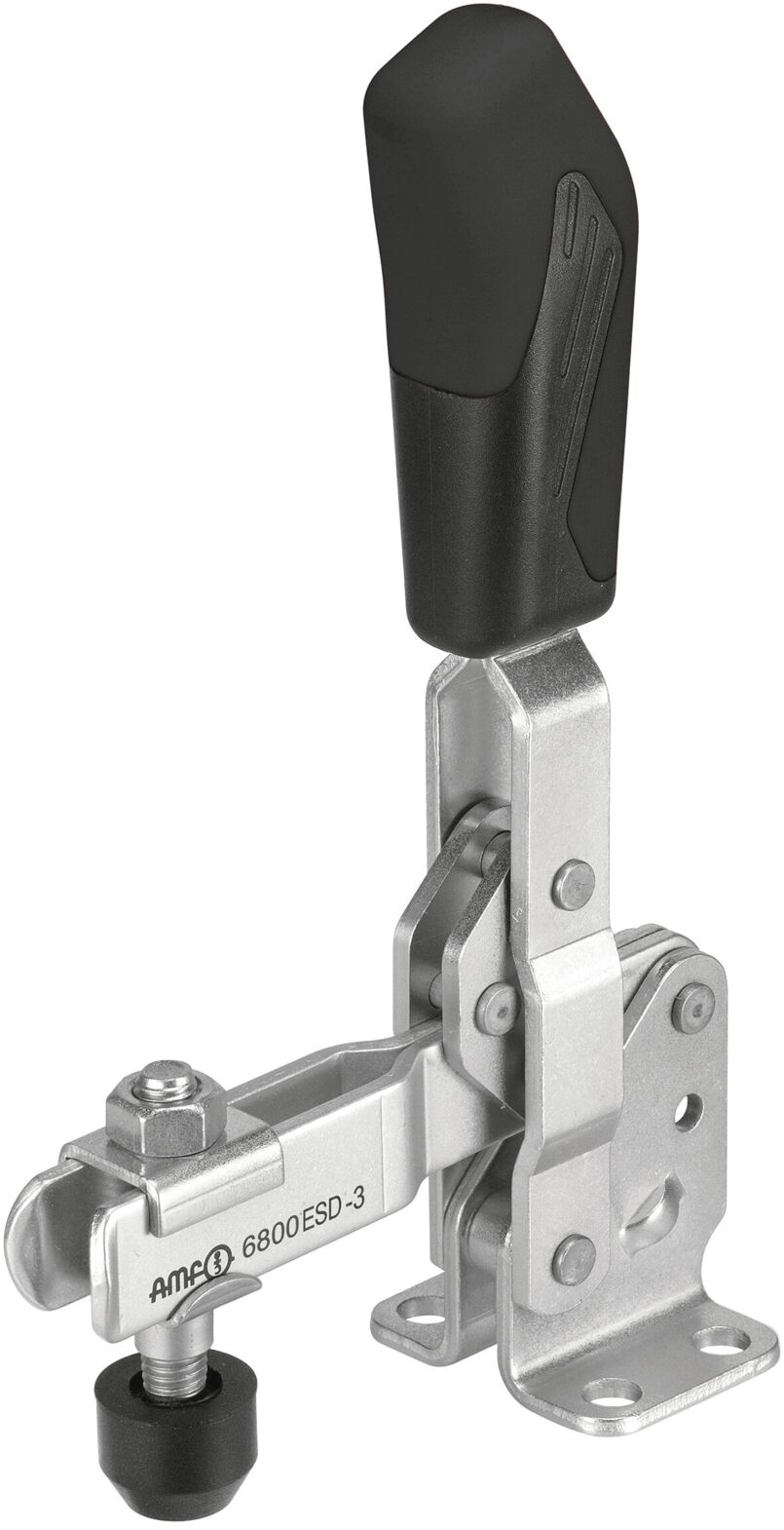

ESD-Senkrechtspanner Typ 6800, Gr. 0
ESD-Senkrechtspanner Typ 6800, Gr. 0
Der ESD-Senkrechtspanner Typ 6800, Größe 0, ist speziell für den Einsatz in ESD-Schutzzonen konzipiert, um elektrostatisch empfindliche Bauelemente sicher zu handhaben. Dieses Modell ist aus elektrostatisch ableitendem Material gefertigt, was es ideal für Arbeitsumgebungen gemäß der Norm DIN EN 61340-5-1 macht.Das Produkt zeichnet sich durch eine Andrückschraube M4 x 25 und eine Haltekraft von 0,5 bis 0,7 kN aus, was eine zuverlässige Nutzung gewährleistet. Mit einem Gewicht von nur 60 g ist der Spanner leicht und einfach zu handhaben. Die Verzinkung und Passivierung sorgen für Langlebigkeit und Korrosionsbeständigkeit, während die Niete aus rostfreiem Stahl und die gefetteten Lagerstellen eine dauerhafte und reibungslose Funktion sicherstellen.
Der ergonomische, ölbeständige Handgriff mit großer Handauflage und weicher Komponente bietet zusätzlichen Komfort und Sicherheit durch ein Spannstück mit Fingerschutz und eine Verliersicherung für die Andrückschraube. Dies macht den ESD-Senkrechtspanner zu einem unverzichtbaren Werkzeug in jeder elektrostatisch geschützten Arbeitsumgebung.
Details
- Haltekraft Haltekraft
- 0,5 - 0,7 kN
- Andrückschraube Andrückschraube
- M4 x 25
- Leitfähigkeit Leitfähigkeit
- ableitfähig
- Gewicht Gewicht
- 60 g
- Gewicht raus Gewicht raus
- 60 g
Zubehör anzeigen
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.
Zubehör
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
ESD-Senkrechtspanner

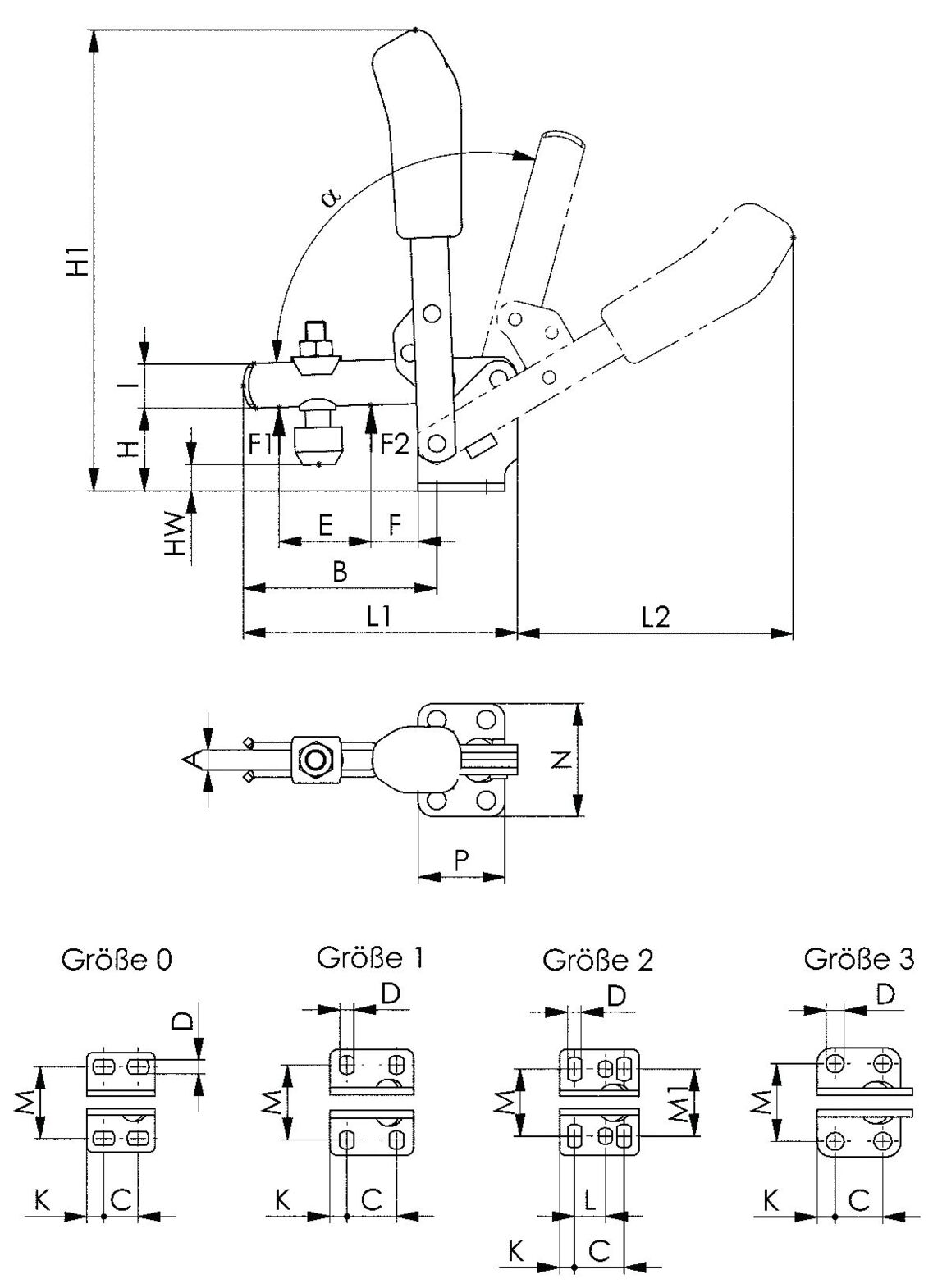

| Artikel-Nr. | Gr. | A | B | C | D | E | F | H |
| 630.6800.0 | 0 | 4 | 31 | 8,5 - 13,5 | 4,5 | 14 | 5,0 | 18 |
| 630.6800.1 | 1 | 5 | 39 | 16,0 | 4,5 | 18 | 6,0 | 19 |
| 630.6800.2 | 2 | 6 | 52 | 20,0 | 5,5 | 25 | 11,0 | 23 |
| 630.6800.3 | 3 | 8 | 79 | 20,0 | 7,5 | 37 | 19,0 | 33 |
| Artikel-Nr. | Gr. | H1 | HW min. | HW max. | I | K | L | L1 |
| 630.6800.0 | 0 | 81 | -1,5 | 3,5 | 8 | 5,5 | - | 49 |
| 630.6800.1 | 1 | 98 | -4,0 | 2,0 | 10 | 5,5 | - | 61 |
| 630.6800.2 | 2 | 140 | -3,0 | 4,5 | 12 | 6,0 | 12,5 | 78 |
| 630.6800.3 | 3 | 186 | 2,0 | 11,0 | 18 | 7,5 | - | 112 |
| Artikel-Nr. | Gr. | L2 | M | M1 | N | P | a | a* |
| 630.6800.0 | 0 | 50 | 23,0 | - | 32 | 22 | 95° | - |
| 630.6800.1 | 1 | 58 | 22,5 - 26,0 | - | 34 | 27 | 95° | |
| 630.6800.2 | 2 | 89 | 23,0 - 31,0 | 27 | 43 | 32 | 105° | 60° |
| 630.6800.3 | 3 | 112 | 32,5 | - | 46 | 35 | 105° | 60° |
