Colorex PLUS EC - Puzzletechnik

Hochleitfähiges und flexibles Bodensystem

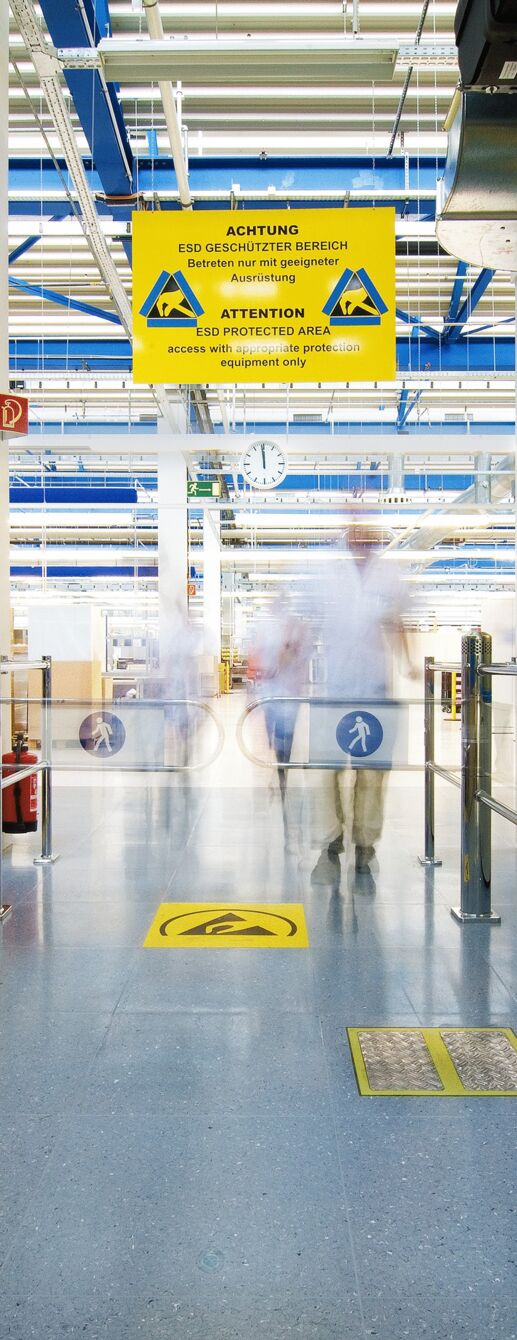

Colorex Plus EC ist die hochleitfähige Lösung für größte Sicherheit bei der Vermeidung elektrostatischer Ladungen und erfüllt die neuesten internationalen Standards. Der Belag besitzt einen Erdableitwiderstand von 5 x 10 ⁴ -1 x 10 ⁶ Ω und ist geeignet für die Personenerdung über das Mensch-Schuh-Boden-System (IEC 61340-4-5) zum Schutz elektronischer Bauteile und Equipment vor Personenentladungen. Die leitfähigen Vinylpuzzlefliesen des Colorex Plus EC ESD-Bodensystems eignen sich besonders für ESD-Bereiche, OP-/Intensivstationen, Reinräume, Ex-Schutzräume sowie für den Einsatz in der Elektro- und Pharmaindustrie.

Eigenschaften des Bodenbelags

Konstante Leitfähigkeit über die gesamte Lebensdauer

Die einzigartige Materialkonstruktion von Colorex SD gewährleistet eine konstante Leitfähigkeit über die gesamte Lebensdauer des Belages, unabhängig von Luftfeuchtigkeit und Temperatur. In Kombination mit geeignetem Schuhwerk leitet Colorex SD Ladungen sicher durch das Adernetz ab. Colorex SD leitet nicht nur die vom Menschen erzeugte Ladung sicher ab, sondern sorgt bereits an der Schnittstelle zwischen Schuhsohle und Fußboden für eine Verringerung der Ladung. Dieser Boden erfüllt alle ESD-Normen

Reinraumtauglichkeit

In Reinraum-Umgebungen der Mikroelektronik können bereits feinste Luftpartikel Verunreinigungen verursachen. Die Folgen sind Vorbeschädigungen und Eintragsbußen. Colorex SD erfüllt als hochverdichtetes Material mit porenfreier Oberfläche höchste Anforderungen an das Partikelemmissionsverhalten und trägt zur Reduzierung der Kontamination durch molekulare lufttragene Partikel bei.

Keim- und partikelfreie Oberfläche

Erfüllt höchste Hygieneanforderungen durch die antimikrobielle, kompakte und porenfreie Oberfläche. Außerdem zeichnet sich der Boden auch mit einer sehr guten Beständigkeit gegen Desinfektionsmittel aus.

Belastbar

Die hochdruckverpresste Konstruktion ist extrem strapazierfähig, beständig gegen hohe Punktbelastungen und resistent gegen statische und dynamische Lasten. Zudem besitzt er beste chemische Beständigkeit.

100% sanierbar und reparierbar

Tiefe und lange Kratzer, Löcher sowie Verbrennungen lassen sich effektiv und spurlos entfernen, ohne die ursprünglichen Eigenschaften des Belages zu beeinträchtigen. Sichtbare Beschädigungen lassen sich durch thermische Material-in-Material-Verschweißung beheben. Dazu wird ein Streifen des gleichen Belagmaterials erhitzt und direkt in die Beschädigung eingearbeitet. Nach dem Abschleifen und Polieren des reparierten Bereichs entsteht wieder ein homogenes Erscheinungsbild. Gefährliche Verunreinigungen durch Radionuklide können rückstandsfrei entfernt werden.

Pflege und Werteerhalt

Lose aufliegender Schmutz kann durch Saugen oder feuchtes Wischen mit imprägnierten Einwegtüchern beseitigt werden. Alternativ kann der Boden mit einer Einscheibenmaschine mit rotem Pad und Sprühvorrichtung mit einer neutralen und wachsfreien Reinigungslösung spraygecleanert werden. Großflächen mit einer geeigneten Scheuersaugmaschine reinigen. Randbereiche manuell reinigen.

Colorex fängt dort an, wo andere aufhören

Colorex wird durch spezielle Produktionstechnik gefertigt. Dieses Verfahren verleiht dem Material eine extrem hohe und gleichmäßige Dichte.

Schritt 1: Zerkleinern und leitfähige Ummantelung

Die Bahnenware wird in einzelne, kleine sogenannte "Chips" geschnitten. Diese werden anschließend mit einer leitfähigen Substanz ummantelt.

Vorteil

• Konstante Leitfähigkeit über die gesamte Lebensdauer
• Die einzelnen beschichteten Chips arbeiten als "Leiterbahnen" und garantieren eine konstante Leitfähigkeit über die gesamte Lebensdauer des Belages, unabhängig von der Luftfeuchtigkeit und Temperatur.

Schritt 2: Hochdruckpressverfahren

Die leitfähigen Chips werden unter extrem hohem Druck und hoher Temperatur zu dicken Materialblöcken verpresst.

Vorteil

• Hochbelastbar
• Die mit Hochdruck verpressten Chips bilden eine perfekte, homogene Materialzusammensetzung, die problemlos und langfristig starken mechanischen und dynamischen Belastungen widersteht.

Schritt 3: Spaltung und mechanische Oberflächenbehandlung

Die homogenen, verpressten Blöcke werden anschließend in einzelne 2,0 mm dicke Platten geschnitten.

Vorteil

• Repratur-/ sanierfähig, chemikalienbeständig
• Das Schneiden der homogenen Platten ermöglicht eine vollständige Reperaturfähigkeit ohne optische und funktionale Beeinträchtigung des Bodens sowie -  dank hochverdichteter Oberfläche - eine ausgezeichnete Chemikalienbeständigkeit

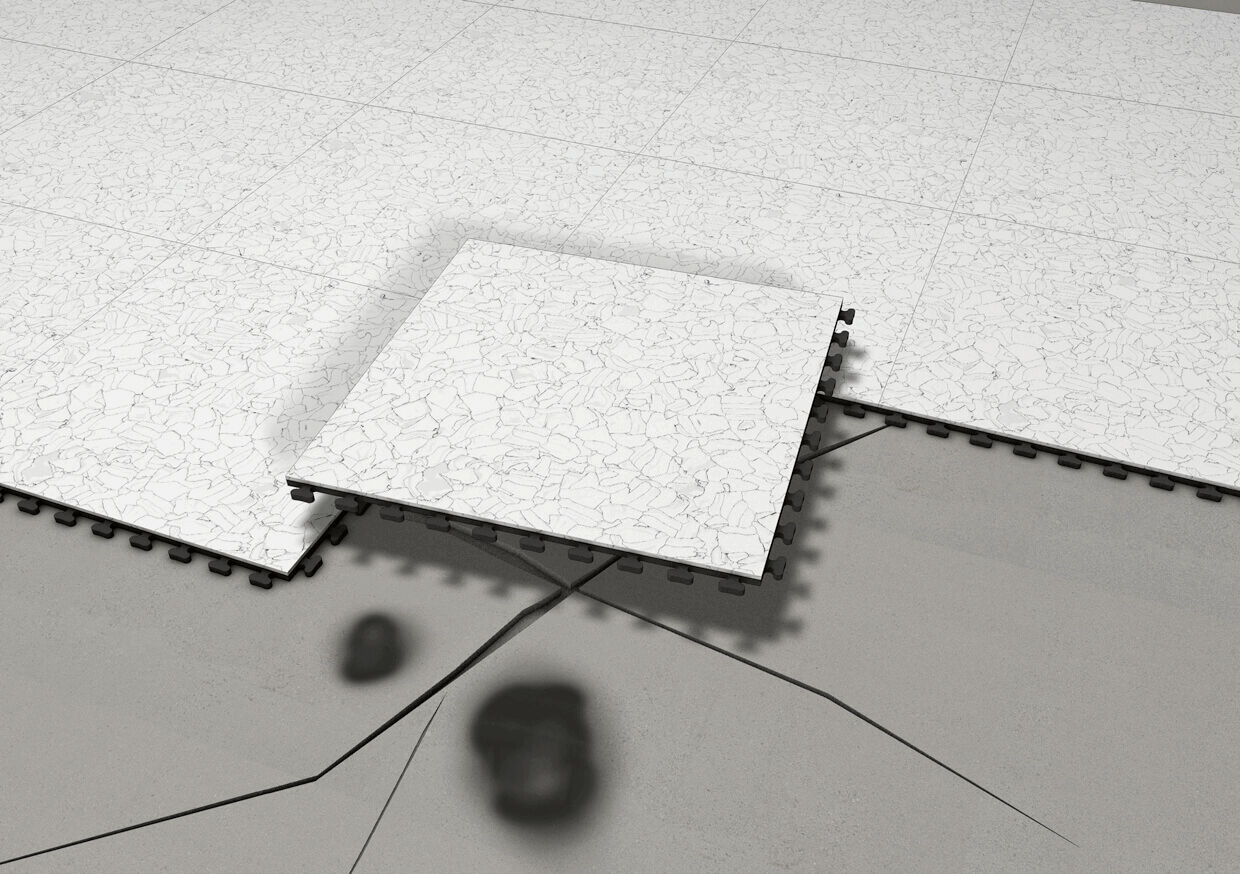

Das System zur losen Verlegung

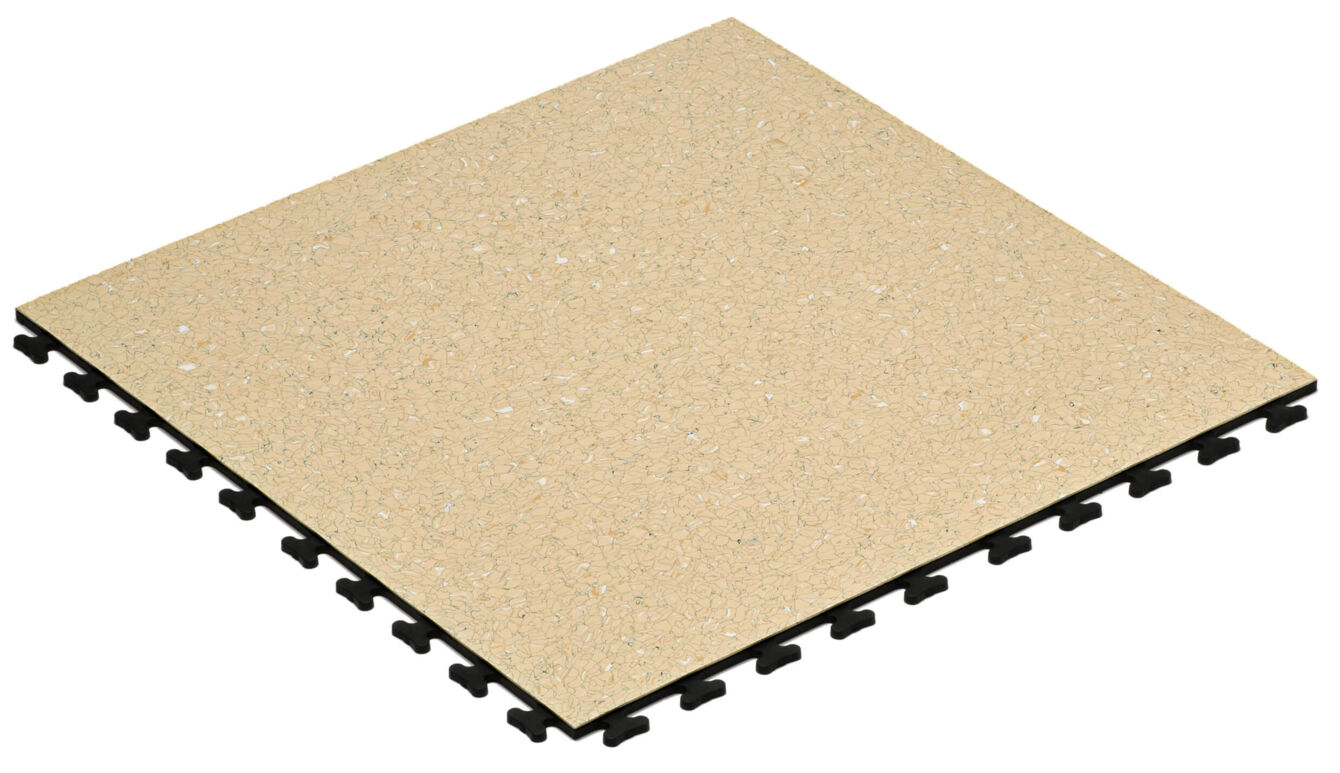

Colorex Plus wurde entwickelt, um zeitaufwendige und kostenintensive Bodensanierungen in Industrieunternehmen zu optimieren. Denn Colorex Plus wird lose im laufenden Betrieb verlegt und ist sofort begeh- und berollbar. Dank der innovativen Bienenwabenstruktur auf der Rückseite kann Colorex Plus auf problematischen Untergründen verlegt werden. Die einzelnen Komponenten werden durch ein verdecktes Schwalben-Schwanz-System fest miteinander verbunden und vereinen alle ColorexEigenschaften, inklusive permanenter Leitfähigkeit. Neben diesem Vorteil punktet der Bodenbelag auch mit seiner extrem belastbaren, porenfreien und leicht sanierbaren Oberfläche.

Das spezielle Schwalbenschwanz-System ermöglicht im verlegten Zustand ein einheitliches Erscheinungsbild. Durch seinen patentierten Aufbau ist die elektrische Leitfähigkeit auch bei loser Verlegung sichergestellt. In Kombination mit der Colorex EC-Oberfläche entsteht ein durchgehend leitfähiges System mit den einzigartigen Vorteilen einer kompakten, widerstandsfähigen Oberfläche, das zusätzlich ein hohes Maß an Flexibilität bietet. Denn die Schwalbenschwanz-Verbindung ermöglicht die lose Verlegung auf jeder beliebigen Bodenoberfläche. Das erspart aufwendige Vorbereitungsmaßnahmen des Unterbodens, dank Wabenstruktur mit Hinterlüftungseffekt ist Colorex Plus EC auch für die Verlegung auf Untergründen mit Restfeuchte geeignet.

Technische Daten

CE-Zeichen	EN 14014	Konform
Oberfläche		Glatt
Gesamtdicke	EN ISO 24346	10,3 mm
Gewerbe Klasse	EN ISO 10874	34 sehr stark
Industrie Klasse	EN ISO 10874	43 stark
Größe (ohne Schwalbenschwänze)	EN ISO 24342	607 x 607 mm
Fließengröße m2		0,3684 m²
Flächengewicht	EN ISO 23997	12 kg/m²
Plattengewicht		ca. 4,4 kg
Brandverhalten	EN 13501-1	Bfl -S1, L, CS
Wärmeleitfähigkeit	EN 12524	0,25 W/(m·k)
Rutschhemmung	DIN 51130 (trockene Oberfläche)	R9
	bfu/bpa/upi R 9729 (feuchte Oberfläche)	GS1
Stuhlrollenbeanspruchung	ISO 4918	geeignet Typ W
Thermischer Dilatationskoeffizient		0,07 mm/m°C
Elektrischer Ableitwiderstand	IEC 61340-4-1	2,5 x 104 ≤ R ≤ 106
	ESD STM7.1
Elektrischer Systemwiderstand mit ESD-Schuhen	IEC 61340-4-5	R ≤ 3,5 x 107 Ω
	ESD STM97.1
Begehaufladung mit ESD-Schuhen (Typischer Wert)	IEC 61340-4-5	< 100 V ~ 20 V
	ESD STM97.2
Dimensionsstabilität	EN ISO 23999	≤ 0,25%
Resteindruckverhalten (Typischer Wert)	EN ISO 24343-1	≤ 0,10 mm ~ 0,05 mm
Trittschallverbesserung	EN ISO 140-8	12 dB
Lichtechtheit	EN ISO 105-B02	≥ 6
Beständigkeit gegen Belastung (Abweichungen möglich, je nach örtlichen Gegebenheiten)	Hubwagen und Gabelstapler: Gesamtgewicht bis 2,5 t und mit Luftreifen 5 t; Statisch: 50kg/cm³ - Dynamisch 90 kg/cm³
Chemikalieneinwirkung	EN ISO 26987	Sehr gut
Reinraum Emissionen	IDEMA M11-99	total < 2 μg/cm2
Reinraum Partikelemission	IDEMA 14644-1	ISO 2
Recyclinganteil	Bis zu 95% Recyclinganteil in der Rückenkonstruktion hergestellt
