EMI-Sensor für EM EYE METER
EMI-Sensor für EM EYE METER
Das EM EYE Meter, ein tragbares Messgerät, dient der Überwachung und Analyse von elektromagnetischen, elektrostatischen Feldern sowie Radiofrequenzen. Es ist besonders nützlich in der Elektronikfertigung, Wartung, Forschung und IT, um ESD-Risiken zu minimieren und die Einhaltung von Sicherheitsstandards zu gewährleisten. Der EMI Sensor für das EM EYE Meter mit ESD-Sensor ermöglicht die präzise Messung von elektromagnetischer Feldstärke, Leistungsdichte oder EIRP über eine miniaturisierte Richtantenne. Zusätzlich erfasst das ESD-Sensor-Modul ESD-Ereignisse gemäß den Entladungsmodellen CMD, MM, HBM oder im Raw Input-Modus.Das Gerät zeichnet sich durch einen modularen Aufbau und einen Touchscreen mit fortschrittlicher Benutzerführung aus. Es bietet Funktionen wie Datenaufzeichnung in einstellbaren Intervallen, Datenerfassung auf MikroSD-Karte und eine Anzeige der Messdaten direkt auf dem Gerät. Die technischen Spezifikationen umfassen eine Frequenzbandbreite von 1 MHz bis 2,5 GHz, einen Lithium-Ionen-Akku und die Möglichkeit zum Netzbetrieb. Die Abmessungen des Gerätes betragen 65 mm Breite, 32 mm Höhe und 105 mm Länge.
Weitere Informationen zum EMI-Modul und Spezifikationen sind auf Anfrage erhältlich.
Details
ESD protective
Electrostatic Discharge - Kennzeichnung für Materialien, die andere Bauteile vor ESD schützen sollen, indem Potenzialdifferenzen vermieden werden.
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
EM EYE Meter Mobiler Detektor

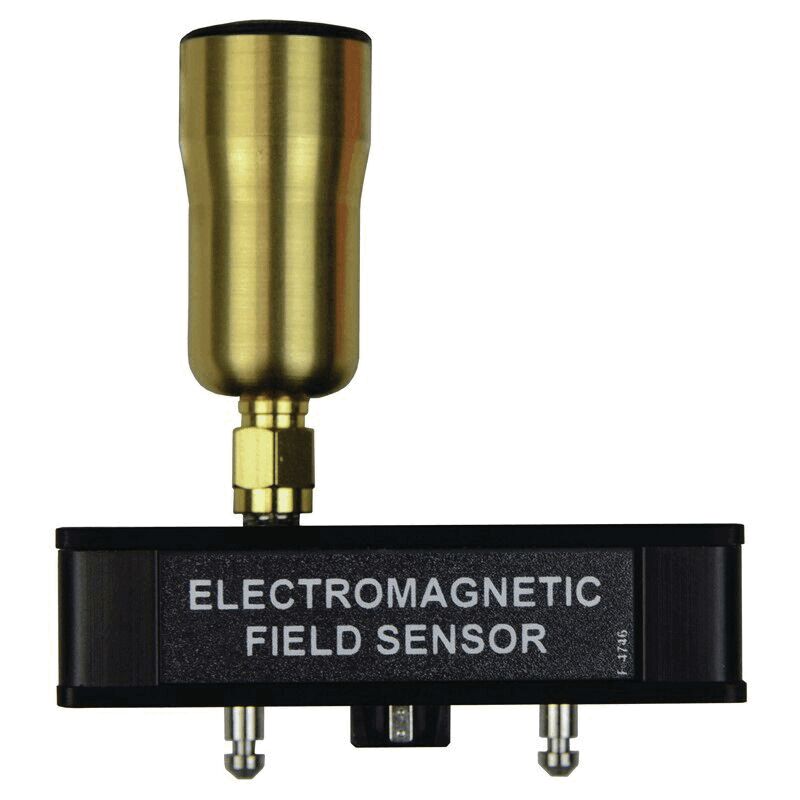

EMI-Modul Feldstärkesensor
Zur Verwendung als EM-Feldstärke-, Leistungsdichte- oder EIRP-Meter. Das EM EYE Meter erkennt und misst hochfrequente elektrische Felder über eine miniaturisierte Richtantenne. Zum Messen und Aufzeichnen von Einzel- und Durchschnittswerten.
- weitere Informationen zum EMI-Modul auf Anfrage -
Sensortypen
ESD-Sensor-Modul

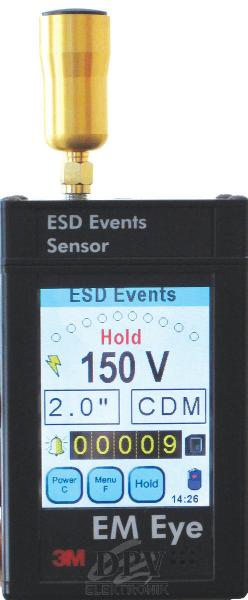

Das EM EYE Meter ist in der Lage, ESD-Ereignisse gemäß der Entladungsmodelle CMD, MM, HBM, oder Raw Input festzustellen.
Messung von- Maximalspannung
- Durchschnittswerte
- Grenzwerteinstellung
- Spannung der einzelnen ESD-Ereignisse
- Ereigniszähler
- Raw-Input-Mode zum Aufzeichnen und Auswerten der gemessenen Spannungen zur späteren Analyse
Eigenschaften
- Modularer Aufbau
- Erfasst Anzahl und Werte von ESD-Ereignissen
- Touchscreen mit fortschrittlicher Benutzerführung TFT 240x320px
- Lautsprecher- und Kopfhörerausgabe
- Auswahl von Fern- und lokalen Antennen
- Zeitanzeige, Holdfunktion
- Datenaufzeichnung ereignisbezogen oder in einstellbaren Intervallen
- Datenerfassung auf Standard MikroSD-Karte
- Messdatentabellenanzeige auch auf Bildschirm des Gerätes
- Frequenzbandbreite 1 MHz bis 2,5 GHz
- Lithium-Ionen-Akku mit Ladegerät oder Netzbetrieb
- Abschaltautomatik zur Energieersparnis
- Einzelsensoren und Remote Sensoren verfügbar
Spezifikationen
- Abmessungen B 65 x H 32 x L 105 mm
- Datenaufnahmeintervall:
Spitzenwerte: 1 – 360 s
Durchschnittswerte: 0,1 – 360 s - Betriebstemperatur: 10-40 C
- Kopfhörer-Buchse: 3,5 mm
- Antennen/Kabel-Anschluss:
Reversibler SMA
- weitere Informationen auf Anfrage -
Artikelbild
Artikelbezeichnung
ESD
Breite
Höhe
Länge
Empfohlenes Kalibrierintervall
Spannung
Betriebstemperatur
Preis
Vergleichen
Auslauf
-10%
65 mm
32 mm
105 mm
12 Monate bzw. gemäß Prüfmittelliste
100 - 24 V
10 - 40 °C
65 mm
32 mm
105 mm
12 Monate bzw. gemäß Prüfmittelliste
100 - 240 V
10 - 40 °C
