Ground Master® Erdungsüberwachungsmonitor
Stellt sicher, dass jederzeit eine sichere Erdung vorhanden ist
Eine ordnungsgemäße Erdung ist für einen sicheren und ungestörten Betrieb von Maschinen äußerst wichtig. Unterbrochene oder mangelhafte Erdungsverbindungen können Personen gefährden oder dazu führen, dass Maschinen fehlerhaft funktionieren bzw. ausfallen und ESD-gefährdete Bauteile geschädigt oder zerstört werden. Für einen sicheren Umgang mit ESD-gefährdeten Bauteilen und Baugruppen ist eine ordnungsgemäße Erdung zwingend notwendig.
Der Ground Master sorgt für eine Permanentüberwachung der korrekten Erdungsverbindung von bis zu 8 Geräten (bzw. 16 Geräten durch Kopplung mit einem weiteren Ground Master). Die individuelle Statusanzeige am Ground Master zeigt an, welche Erdungsverbindung gerade überwacht wird, welche OK (grüne LED) und welche fehlerhaft (rote LED) sind. Nicht verwendete Eingänge werden über DIP-Schalter deaktiviert. Jeder Eingang ist durch eine eigene, leicht zu ersetzende Sicherung abgesichert, um die Ausrüstung im Falle einer fehlerhaften Verkabelung von Nullleiter, Phase und Erde zu schützen.
Der Ground Master überwacht die Impedanz der Erdungsleitung und zusätzlich die EMI-Spannung der Erdung. Durch die Messung der EMI-Spannung können auftretende gefährdende Spannungen durch Personen, Maschinen oder Baugruppen erkannt werden.
Der Ground Master liefert detaillierte Informationen über den Status jeder Erdungsverbindung über eine Schnittstelle an ein Facility Monitoring System (FMS). Der Ground Master RT verfügt zusätzlich über einen Relaisausgang und einen Logikausgang, so dass im Falle einer fehlerhaften Erdung eine überwachte Maschine oder Gerät abgeschaltet werden kann.
Einsatzbereiche
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Features
- Permanentüberwachung der Erdungsverbindung
- ANSI-ESDA S.20.20-konform
- Einstellbarer Alarmgrenzwert
- EMI-Überwachung an jedem Erdungsanschluss
- Sicherheitsschutz an jedem Erdungsanschluss
- Freigabeschalter an jedem Erdungsanschluss
- Industrielle Netzwerkschnittstelle
- Anschluss an ein Facility Monitoring System
- Bei RT Version Relais und Logik-Steuerausgang
Wichtigste Vorteile
- ANSI/ESDA S.20.20-konform
Der Ground Master misst die Erdimpedanz gemäß den Anforderungen der Norm ANSI/ESDA S.20.20 - Einstellbarer Alarmgrenzwert
Der Alarmgrenzwert kann jederzeit einfach innerhalb eines Bereichs von 1 bis 20 Ohm eingestellt werden - Sicherheit
Jeder Erdungsanschluss ist durch individuelle Sicherungen geschützt, um die Ausrüstung im Falle einer fehlerhaften Verkabelung von Nullleiter, Phase und Erde zu schützen - EMI
Der Ground Master überwacht EMI-Ereignisse an jedem Erdungsanschluss und zeigt den EMI-Status an - Ausgang zum Datenerfassungs- oder Betriebsüberwachungssystem
Die Ground Master Monitore haben eine Schnittstelle zu einem Datenerfassungs- oder Facility Monitoring System. Die Stromversorgung kann ebenfalls über dasselbe Kabel vom FMS aus erfolgen - Ausgang zum Gerät
Der Ground Master RT bietet einen Relaisausgang und 5V Logik Signal, sodass z.B. eine Maschine bei fehlerhafter Erdung abgeschaltet werden kann.
Technische Daten
Erdimpedanz
Anzeige
Sonstige
Verbindungen
Der Ground Master kann in zwei unterschiedlichen Schnittstellenausführungen geliefert werden:
Allgemeines
| Alarmgrenzwert | 1 ... 20 Ohm (einstellbar vom Bediener) |
| EMI an Erdungsanschluss | 0dBm Breitband |
Anzeige
| Visuell | LEDs für jeden Kanal |
| Akustisch | Summer |
Sonstige
| Freigabeschalter | jeder Kanal |
Verbindungen
| Relaisausgang bei RT Modelle | N/C Relaiskontakte, Logikausgang über Steckerleiste |
| 1. Stromschnittstelle für FMS, DAQ | 4 … 20 mA RJ45 Buchse |
| 2. MODBUS-Schnittstelle (für SMP) | MODBUS-konform, RJ45 Buchse |
Allgemeines
| Stromversorgung (lokal oder Netzwerk) | |
| Spannung | 24V DC |
| Stromverbrauch | < 250mA |
| Abmessungen (ohne Aufhängung) | 114 x 92 x 28 mm |
Anwendungsbeispiel: Überwachung von Montagewerkzeug
Viele Montagevorrichtungen bzw. Maschinen bestehen aus mehreren zum Teil beweglichen Komponenten, die nicht immer geerdet sind. Ihre Erdungsverbindung kann auch während Wartungsarbeiten, Änderungen und sogar beim normalen Gebrauch unterbrochen werden. Der Ground Master® kann die Erdungsverbindung jedes einzelnen Bestandteils der ganzen Montagevorrichtung bzw. Maschine überwachen, um so die Konformität mit den Normen und eine störungsfreie Arbeitsweise sicherzustellen. Der Ground Master® RT bietet zusätzlich einen Relaisausgang und Logikausgang, sodass im Fall einer fehlerhaften Erdung die Maschine oder Vorrichtung abgeschaltet werden kann.
Bestellinformation
Der Ground Master wird geliefert mit:
- vier Ersatzsicherungen
- Erdungshardware
- Universalnetzteil
- Bedienungsanleitung
Bitte kontaktieren Sie uns für weitere Optionen und Zubehör.
Details

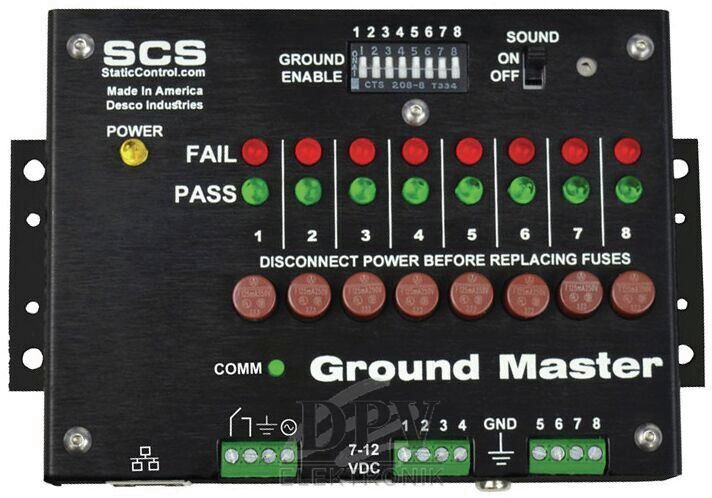

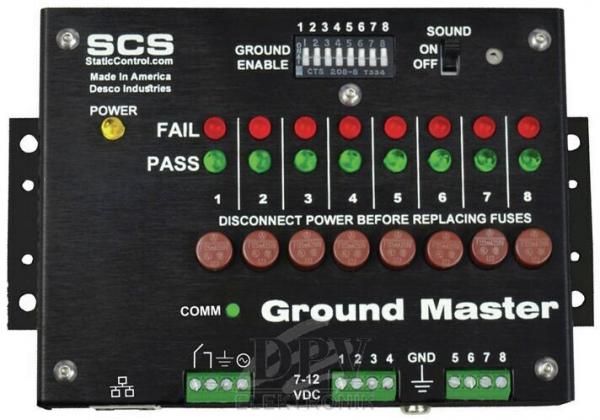

Ground Master® Monitor mit Netzteil24V Input Terminal und Ethernet Anschluss
mit Ethernet-Anschluss, 24V Eingangsklemme und Netzteil
- B [mm] Breite
- 140
- H [mm] Höhe
- 30
- L [mm] Länge
- 90
- Empfohlenes Kalibrierintervall Empfohlenes Kalibrierintervall
- 12 Monate bzw. gemäß Prüfmittelliste
- Spannung Spannung
- 100 - 240 V
- Gewicht Gewicht
- 0,18 kg
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
| B [mm] | H [mm] | L [mm] | Empfohlenes Kalibrierintervall | Spannung | Gewicht | Preis | Vergleichen | ||
|---|---|---|---|---|---|---|---|---|---|
|
3M-CTC065-RT-WW Ground Master® RT Erdungsüberwachungsmonitor |
| 92 | 28 | 114 | 12 Monate bzw. gemäß Prüfmittelliste | 24 V | 670,00 EUR | ||
|
770044 Ground Master® Erdungsüberwachungsmonitor |
| 140 | 30 | 90 | 12 Monate bzw. gemäß Prüfmittelliste | 100 - 240 V | 0,18 kg | 1.088,00 EUR | |
