SW Aware Monitor mit Universalnetzteil

(Art.Nr.: 770152)

(Art.Nr.: 770152)

SW Aware Monitor mit Universalnetzteil

Name: SW Aware Monitor mit Universalnetzteil
SKU: 770152
Price: 589.00 EUR
Availability: InStock

Artikel-Nr.: 770152

dpvlink:

32533

Weitere Produktinformationen

Verfügbarkeit: Mit Lieferzeit

Mit Lieferzeit

NEU

589,00 EUR
pro Stück

zzgl. 19% MwSt.

1 Stück

Vergleichen

Merken / Anfragen

Produktinfo

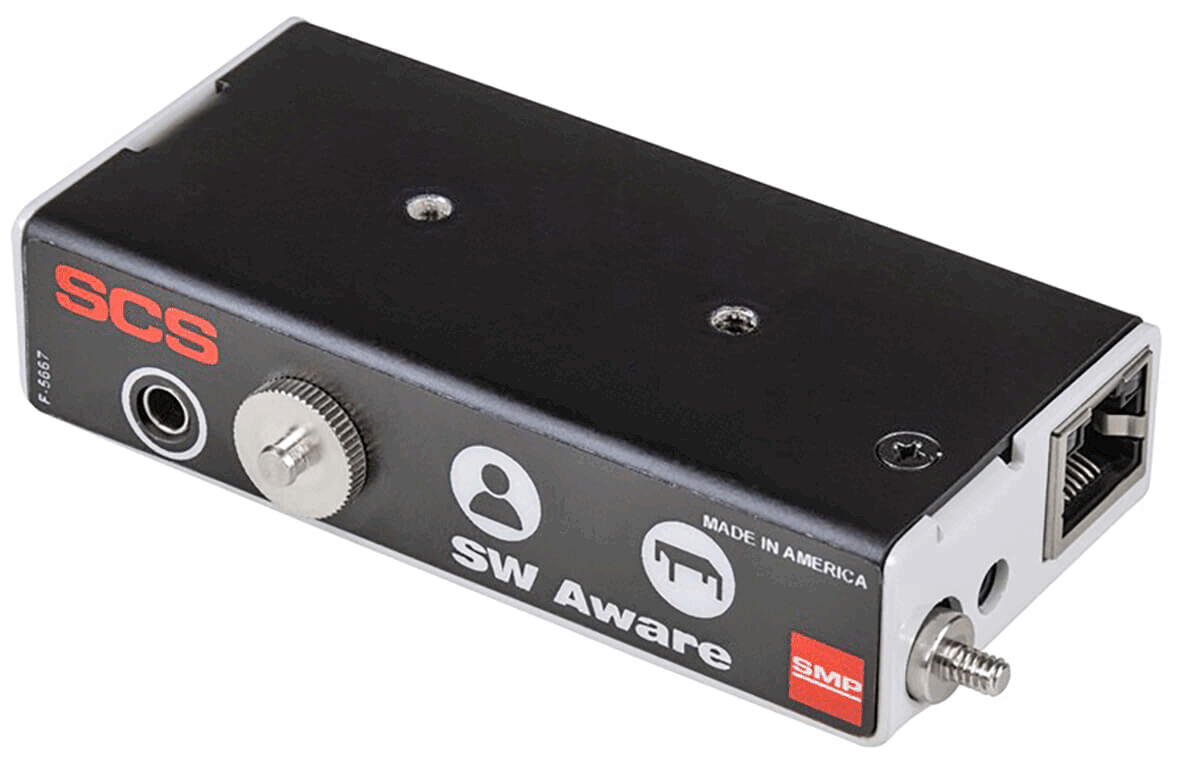

SW Aware Monitor mit Universalnetzteil

1. Funktionsprinzip

Der SW Aware Monitor ermöglicht die kontinuierliche, fehlalarmsichere Echtzeit-Überwachung von Handgelenkbändern.

Messverfahren: Eine kontinuierliche Prüfspannung von 1,2 V bei 1 bis 2 µA erzeugt ein Rechtecksignal im geschlossenen Stromkreis des Handgelenkbandes.
Signalauswertung: Die Überwachungsschaltung gleicht die Signalform mit Referenzmustern ab. Dadurch wird der Kraftschluss des Anwenders im Kreis verifiziert und geprüft, ob der DC-Ersatzwiderstand innerhalb der Spezifikationen liegt. Bei Abweichungen erfolgt eine sofortige Alarmauslösung.

2. Normenkonformität und ESD-Schutz

Der Einsatz der kontinuierlichen Überwachung optimiert die Prozesseinhaltung gemäß gängiger

ESD-Standards: ANSI/ESD S20.20 (Abschn. 7.3): Erfüllt die Pflicht zur Erstellung und Aufbewahrung von Konformitätsnachweisen.
ANSI/ESD S1.1 (Anhang A.3): Ersetzt die obligatorische tägliche manuelle Prüfung des Handgelenkbandes.
ESD TR 20.20 (Abschn. 5.3.2.4.4): Empfohlen bzw. vorgeschrieben für hochpreisige oder kritische Fertigungsprozesse, die eine lückenlose, zuverlässige Erdung erfordern.

3. Software-Integration: Static Management Program (SMP)

Der SCS SW Aware Monitor integriert sich direkt in das SCS Static Management Program (SMP) zur lückenlosen Qualitätssicherung:

Echtzeit-Überwachung: Zentralisierte Datenerfassung aller SCS-Überwachungsgeräte und Ionisationssysteme über alle Fertigungsphasen hinweg.
Datenprotokollierung: Automatische Speicherung von Pass/Fail-Status (Anwender/Arbeitsflächen) in einer SQL-Zentraldatenbank.
Qualitätsmanagement: Proaktive Identifikation von ESD-Risikoquellen und automatisierte Berichterstellung zum Nachweis der ESD-Schutzwirksamkeit.

Details

Breite: 92 mm
Höhe Höhe: 20 mm
Länge Länge: 22 mm
Spannung Spannung: 5 - 7,5 V
Gewicht Gewicht: 79 g
Länge Kabel Länge Kabel: 1,5 m
Betriebstemperatur Betriebstemperatur: 10 - 35 °C
Luftfeuchtigkeit Luftfeuchtigkeit: 50 %

Dokumente

Downloads

Für diesen Artikel stehen beispielsweise (Bedienungs-)anleitungen, Produkt- und Materialinformationen, Pflegehinweise sowie Sicherheitsdatenblätter und technische Merkblätter zur Verfügung. Bitte melden Sie sich an oder registrieren Sie sich, um auf die Dokumente zugreifen zu können.

Anmelden oder Registrieren

Produktfamilie

SW Aware Monitor mit Universalnetzteil

Der SCS SW Aware Monitor ist ein kontinuierliches Überwachungsgerät für Einzelarbeitsplätze. Er überwacht fortlaufend die Integrität des Erdungspfads (Path-to-Ground) eines Bedieners und einer ESD-Arbeitsoberfläche. Er lässt sich ideal unter Tischplatten montieren. Der SW Aware Monitor erübrigt die regelmäßige Überprüfung und Protokollierung von Handgelenksbändern.

Der SW Aware Monitor nutzt Impedanztechnologie, um eine stabile, kontinuierliche Überwachung des Erdungspfads und des 1-Megohm-Widerstands im Handgelenksband des Bedieners zu gewährleisten. Akustische und visuelle Alarme werden (in weniger als 50 Millisekunden) ausgelöst, wenn sich der Bediener unbeabsichtigt vom Monitor trennt oder die Verbindungspunkte des Handgelenksbands Aussetzer aufweisen. Zudem überwacht der SW Aware Monitor, ob der Erdungspfad der Arbeitsoberfläche weniger als 10 Megohm beträgt.

(Alle SW Aware Monitore sind nach NIST-Standards kalibriert.)

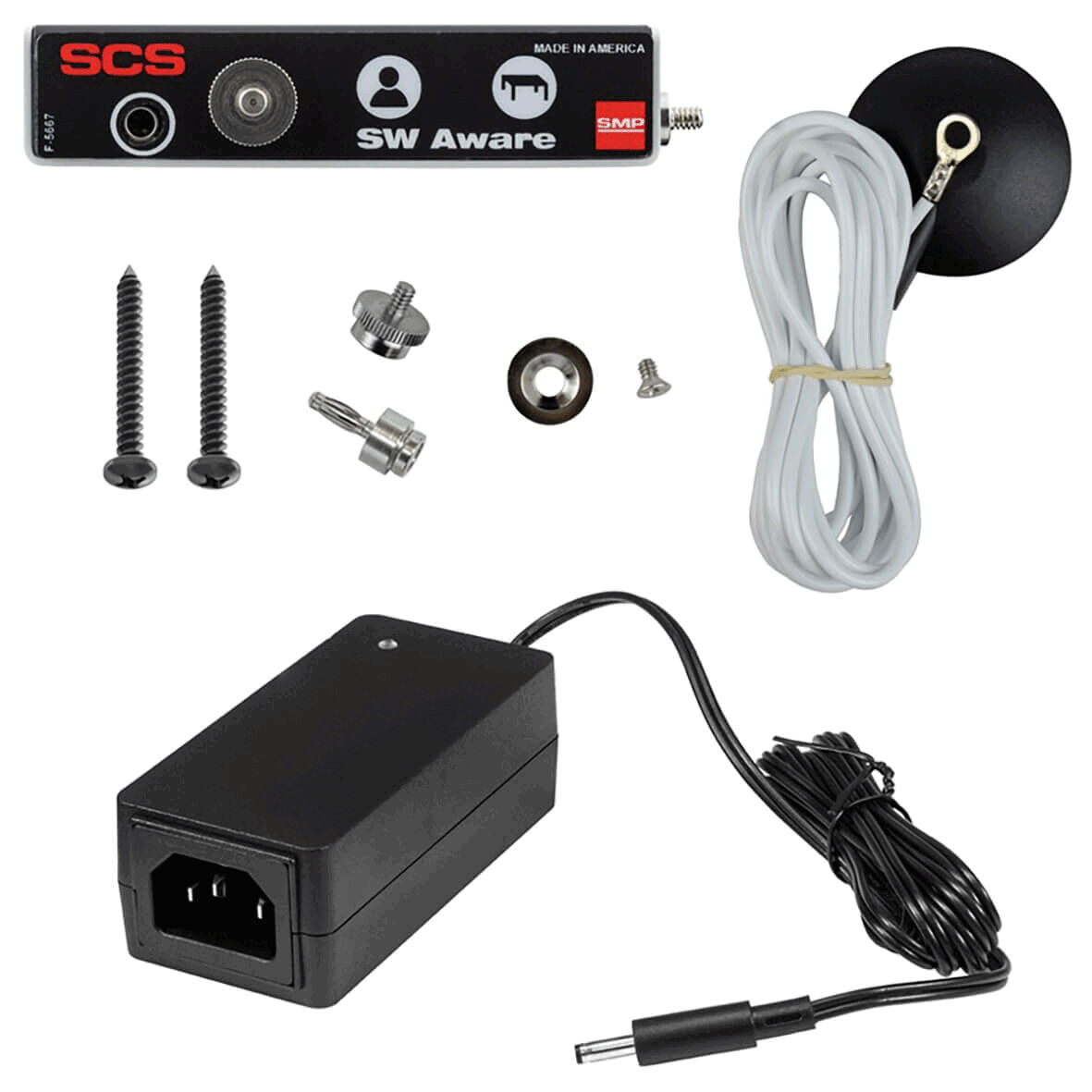

Artikelbild

Artikelbezeichnung

Breite

Höhe

Länge

Spannung

Gewicht

Länge Kabel

Betriebstemperatur

Luftfeuchtigkeit

Preis

Vergleichen

NEU

770152
SW Aware Monitor mit Universalnetzteil

92 mm

20 mm

22 mm

5 - 7,5 V

79 g

1,5 m

10 - 35 °C

50 %

589,00 EUR
