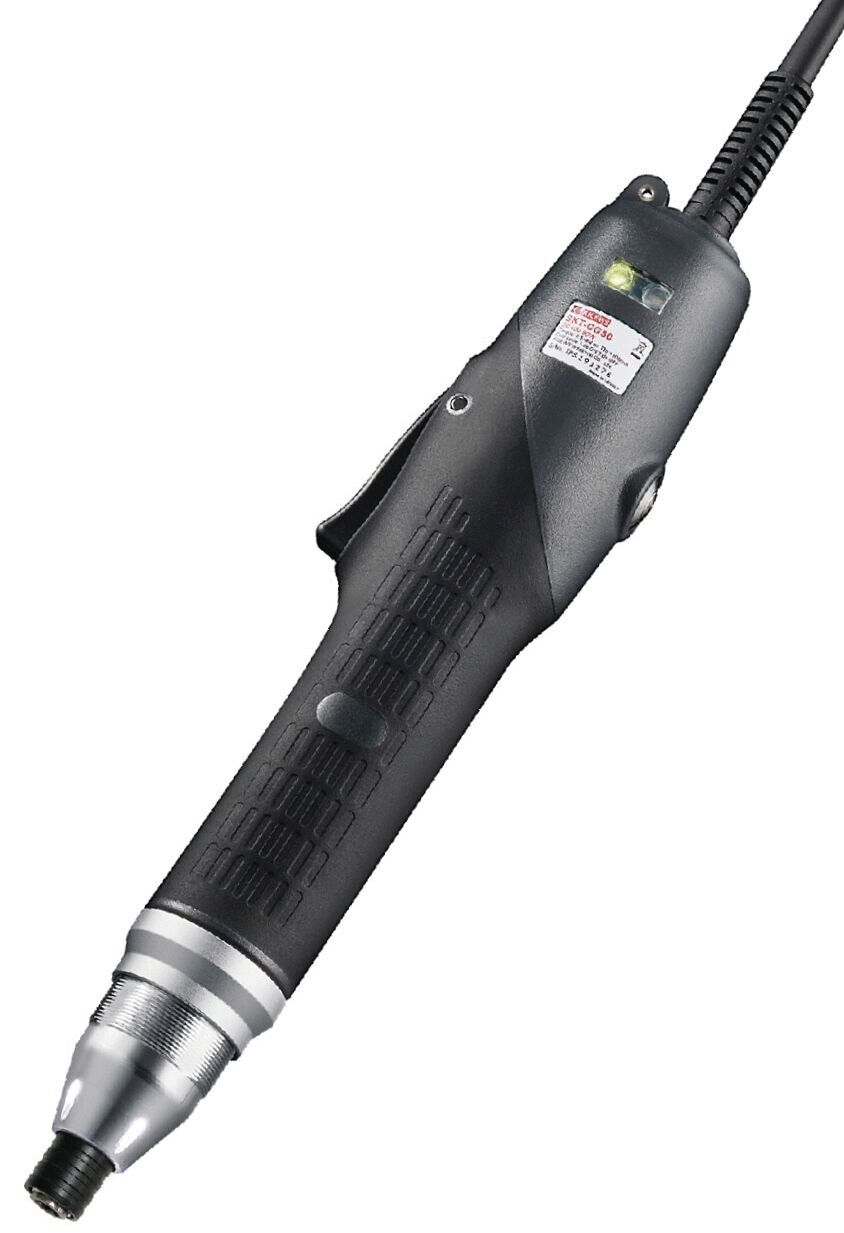

ESD-EC-Elektroschrauber CG30
Der ESD-EC-Elektroschrauber CG30 von Kilews definiert die Norm für präzise und sichere Schraubverbindungen in der modernen Fertigung. Dieses in Deutschland entwickelte und in Taiwan produzierte Gerät wurde für seine Qualität mit dem Taiwan Excellence Award 2020 ausgezeichnet. Es bietet eine direkte Messwertaufnahme durch hochpräzise Drehmoment- und Drehwinkelsensoren, was eine exakte Kontrolle des Schraubprozesses ermöglicht und Fehlerquellen, die durch Schwankungen des Motorstroms entstehen, eliminiert.Die Flexibilität des Systems erlaubt die Anpassung an diverse Schraubfälle und -strategien, einschließlich mehrstufiger Verfahren und Drehmoment- sowie Drehwinkel-Schraubverfahren. Die integrierte ESD-Ausführung mit geerdetem Bit und die eingebaute weiße LED-Beleuchtung an der Schraubstelle erhöhen die Prozesssicherheit und Arbeitsqualität. Zusätzliche Features wie Schraubenzählung, Prozessüberwachung und ein Laufrichtungsumschalter unterstützen eine effiziente und genaue Arbeitsweise.
Technische Spezifikationen umfassen einen Drehmomentbereich von 0,6 bis 3,0 Nm, eine maximale Leerlaufdrehzahl von 1600 U/min, eine Länge von 297 mm und ein Gewicht von 830 g. Das Gerät arbeitet mit einer Leistung von 90 W und einer Ausgangsspannung von 40 V/DC, wobei der passende Bittyp Typ B ist und die Aufnahme 1/4" 6,35 mm beträgt. Die Genauigkeit des Schraubers liegt bei 7,5 %. Bitte beachten Sie, dass das Steuergerät separat bestellt werden muss.
Details
- Starttyp Starttyp
- Hebelstart/ Schubstart
- Drehmomentbereich Drehmomentbereich
- 0,6 - 3,0 Nm
- Leerlaufdrehzahl High Leerlaufdrehzahl High
- 1600
- Leerlaufdrehzahl Low Leerlaufdrehzahl Low
- 160

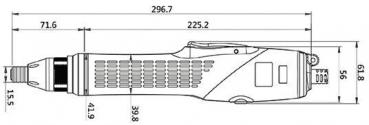

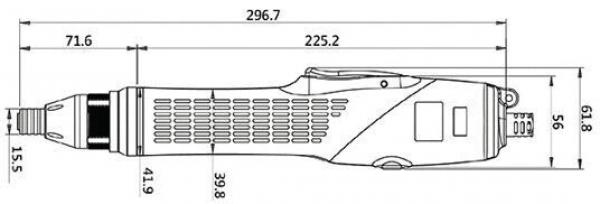

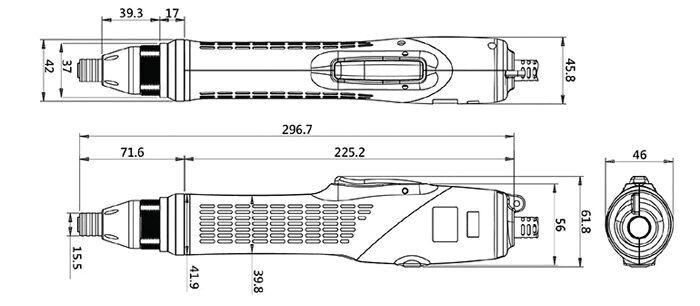

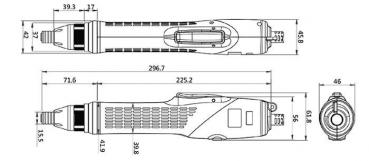

- Länge Länge
- 297 mm
- ESD ESD
- ja
- Ausgangsspannung DC Ausgangsspannung DC
- 40 V/DC
- Leistung Leistung
- 90 W
- Gewicht Gewicht
- 830 g
- passender Bittyp passender Bittyp
- Typ B E6,3
- Aufnahme Aufnahme
- 1/4" 6,35 mm
- Genauigkeit Genauigkeit
- 7,5 %
- Serie Serie
- CG
Zubehör
Downloads
- Bitte melden Sie sich an um Datenblätter herunterzuladen! :
- Für diesen Artikel sind Datenblätter verfügbar. Bitte melden Sie sich an um diese anzeigen zu können!
Kataloge
Produktfamilie
EC-Schrauber CG-Serie
Flexibilität für alle Schraubfälle
EC-Schraubsysteme bieten eine unübertroffene Flexibilität und Anpassungsfähigkeit für eine Vielzahl von Schraubfällen und -strategien. Ob mehrstufige Schraubverfahren, Drehmoment- und/oder Drehwinkel-Schraubverfahren – die Systeme lassen sich individuell auf die spezifischen Anforderungen der jeweiligen Anwendung einstellen.
Durch die Automatisierung und Optimierung von Schraubprozessen tragen EC-Schraubsysteme zur Effizienzsteigerung in der Fertigung bei.
Moderne EC-Schraubsysteme ermöglichen die Erfassung und Auswertung von Schraubdaten, was eine lückenlose Dokumentation und Rückverfolgbarkeit der Schraubvorgänge gewährleistet.
Diese in Deutschland entwickelten und in Taiwan produzierten Systeme wurden mit dem Taiwan Excellence Award 2020 ausgezeichnet.
Modell | SKT-CGS10 | SKT-CGS30 |
Starttyp | Hebel-/Schubstart | Hebel-/Schubstart |
Drehmoment | 0,05 - 1,0 Nm | 0,5 - 3,0 Nm |
Drehzahlbereich | 100 | 100 |
Drehzahlbereich | 980 | 980 |
Länge | 280 mm | 280 mm |
Gewicht | 680 g | 680 g |
Netzteil/Controller | ||
Modell | SKT-CG30 | SKT-CG50 | SKT-CG70 |
Starttyp | Hebel-/Schubstart | Hebel-/Schubstart | Hebel-/Schubstart |
Drehmoment | 0,6 - 3,0 Nm | 1,0 - 5,0 Nm | 1,4 - 7,0 Nm |
Drehzahlbereich | 160 | 110 | 70 |
Drehzahlbereich | 1600 | 1100 | 660 |
Länge | 297 mm | 297 mm | 297 mm |
Gewicht | 830 g | 830 g | 830 g |
Netzteil/Controller | |||
Modell | SKT-CG120 | SKT-CG180 | SKT-CG250 |
Starttyp | Hebel-/Schubstart | Hebel-/Schubstart | Hebel-/Schubstart |
Drehmoment | 2,4 - 12 Nm | 3,6 - 18 Nm | 5 - 25 Nm |
Drehzahlbereich | 100 | 60 | 40 |
Drehzahlbereich | 1000 | 600 | 400 |
Länge | 313 mm | 313 mm | 325 mm |
Gewicht | 1130 g | 1130 g | 1790 g |
Netzteil/Controller | |||
