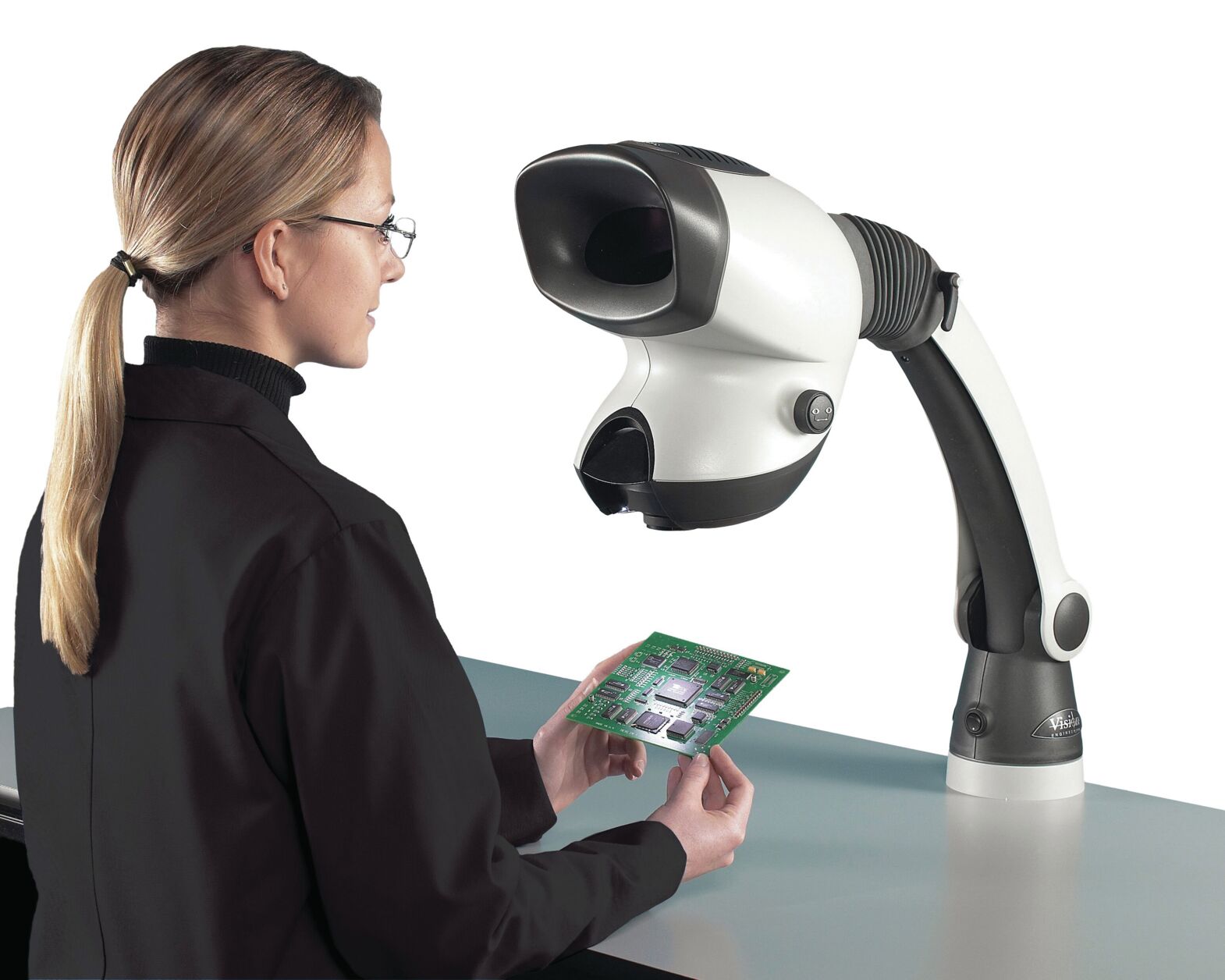

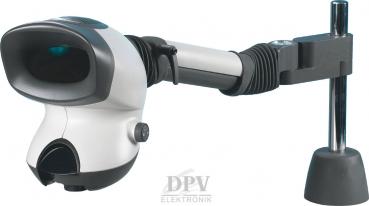

MANTIS Compact

MANTIS Compact

  • Hoher Nutzen bei geringer Investition
  • Vergrößerung x2, x4, x6, x8 über Schnellwechselobjektive
  • Farbechte LED-Beleuchtung mit langer Lebensdauer
  • 3 Stativ-Varianten (Univeralständer, flexibler Universalständer oder Tischstativ)
  • Große Arbeitsabstände
  • Hervorragende Hand-Augen-Koordination für ergonomisches Arbeiten
  • Maximale Kopfbewegungsfreiheit


Technische Daten:
Vergrößerung:echte lineare  2,- 4-, 6-, 8-fache Vergrößerung

Objektivaufnahme:

für 1 Objektiv

Beleuchtung:

20 LEDs / 9.400 LUX

Netzanschluss:

9V DC, externes Netzteil

Gewicht:

5,4 kg netto mit Universalständer
6,6 kg netto mit Tischständer
14,0 kg netto mit flexiblen Gelenkarmständer

Details zur Optik

ArtikelVergrößerungArbeitsabstand [mm]Bildausschnitt [mm]
MCO-002x216745,0
MCO-004x496 27,5
MCO-006x673 19,2
MCO-008x85913,75

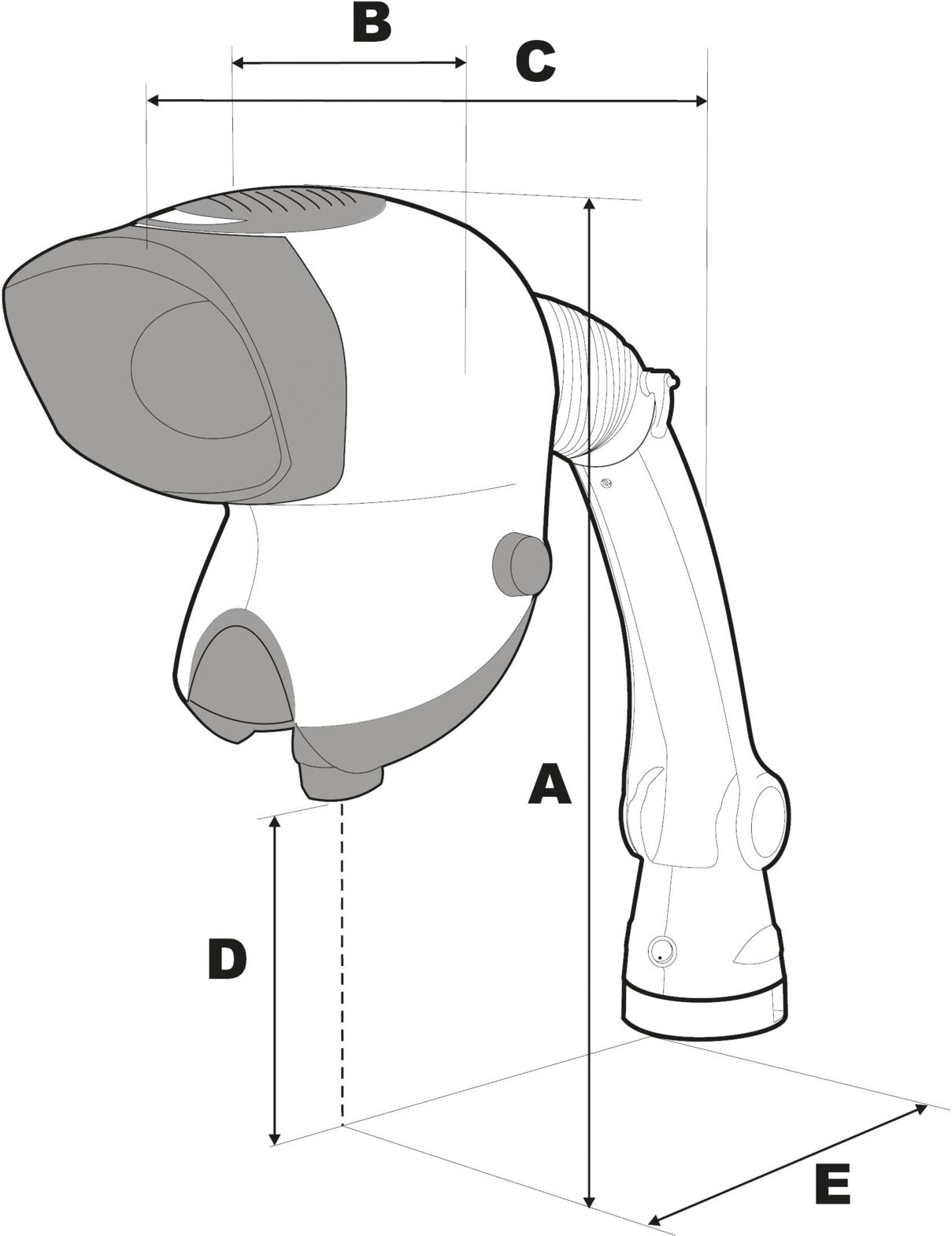

Abmessungen mit Universalständer:

A = 395 mm  - 605 mm
B = 213 mm
C = 565 mm - 775 mm
D = 90 mm - 300 mm
E = 335 mm - 545 mm



Abmessungen mit flexiblen Gelenkständer:

A = 880 mm
B = 430 mm
C = 510 mm
D = 650 mm
E = 290 mm


Weiterlesen...

Filter

Fehler beim Abrufen der verfügbaren Filterwerte!
MANTIS Compact "Flexibel"
MANTIS Compact "Flexibel"
MANTIS Compact "Flexibel" bestehend aus:
Kopf MCH-001 (ohne Objektive), Schwenkständer
MCF-001, LED Auflicht
für Tischmontage, incl. Netzteil für 230V/50 Hz
Für allgemeine Auflicht-Anwendungen mit Vergrößerung x2 bis x8 (Option), Inspektion und Nacharbeit"freihändig an kleinen und großen Teilen aus allen technischen Bereichen, Einplatzsystem mit Klemm- oder 3-Loch- Montage auf Arbeitsplatz
dpvlink
10973

Art.Nr.: MC-Flex
2.819,00 EUR
2.819,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf

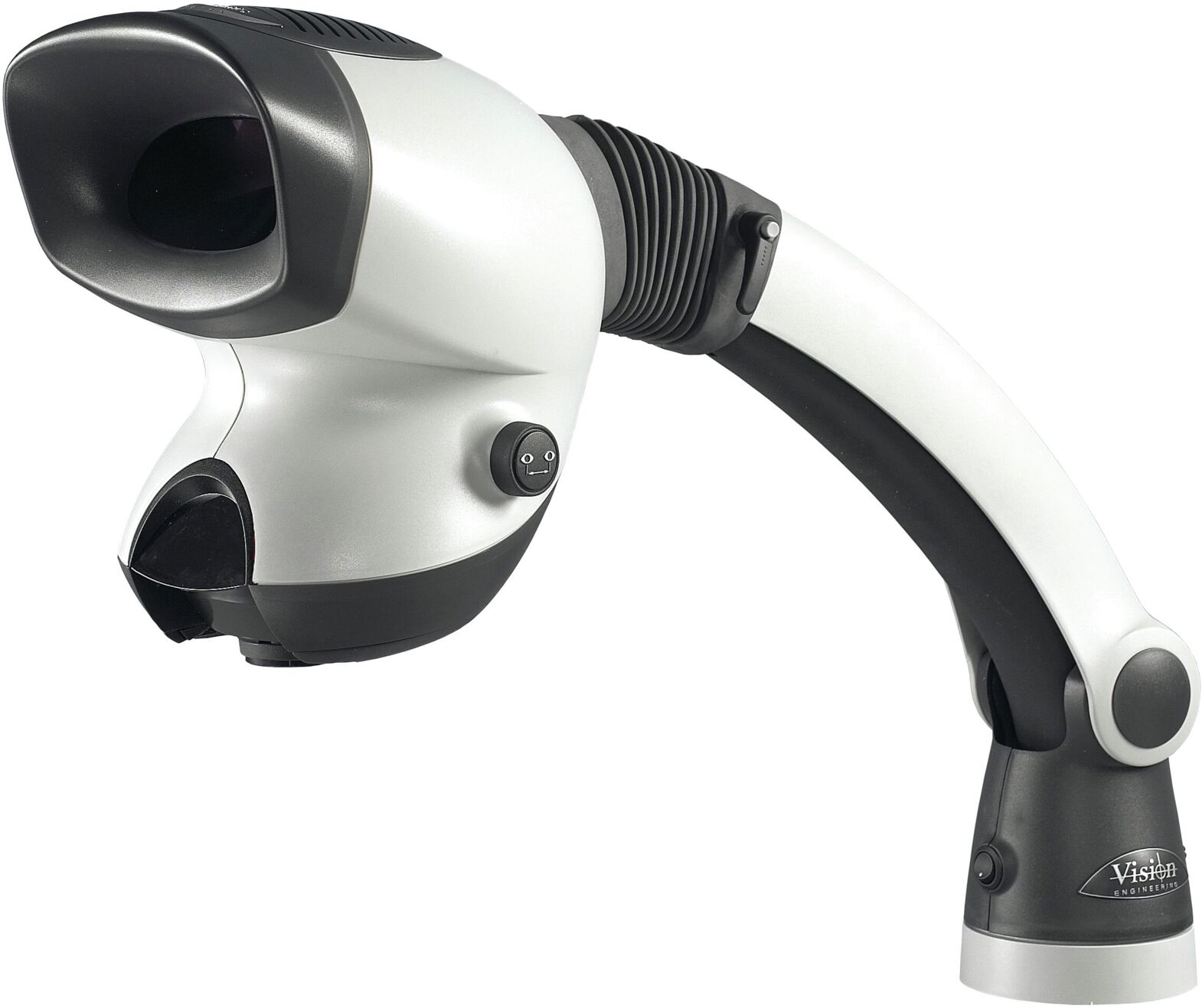

Mantis Compact "Universal"
Mantis Compact "Universal"
MANTIS Compact "Universal" bestehend aus:
Kopf MCH-001 (ohne Objektive), Universalständer
MCS-005, LED Auflicht und Staubschutzhülle MS-003,
für Tischmontage, incl. Netzteil für 230V/50 Hz
Für allgemeine Auflicht-Anwendungen mit Vergrößerung x2 bis x8 (Option), Inspektion und Nacharbeit"freihändig an kleinen und großen Teilen aus allen technischen Bereichen, Einplatzsystem mit Klemm- oder 3-Loch- Montage auf Arbeitsplatz

dpvlink
7262

Art.Nr.: MC-Uni
1.813,00 EUR
1.813,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf

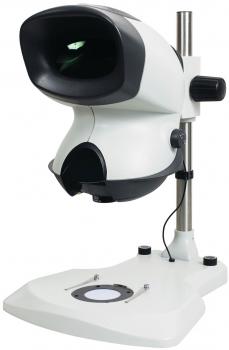

MANTIS Compact "TS"
MANTIS Compact "TS"
MANTIS Compact "TS" bestehend aus:
Kopf MCH-001 (ohne Objektive), Tischständer
MBS-002, LED-Durchlicht, Dimmer Auf-/Durchlich,
Staubschutzhülle, incl. Netzteil für 230V/50 Hz
Für allgemeine Auf-/Durchlicht Anwendungen mit Vergrößerung x2 bis x8 (Option), Inspektion an kleinen Teilen (auch transparente Teile) aus allen technischen Bereichen, Einplatzsystem zum stellen auf den Arbeitsplatz
dpvlink
7264

Art.Nr.: MC-TS
1.941,00 EUR
1.941,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf
Objektiv 2-fach für MANTIS Compact
Objektiv 2-fach für MANTIS Compact
Objektiv/Vorsatzlinse, 2-fach Vergrößerung,
Arbeitsabstand 167 mm
(passend für MANTIS Compact)
dpvlink
7270

Art.Nr.: MCO-002
255,00 EUR
255,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf
Objektiv 4-fach für MANTIS Compact
Objektiv 4-fach für MANTIS Compact
Objektiv/Vorsatzlinse, 4-fach Vergrößerung,
Arbeitsabstand 96 mm
(passend für MANTIS Compact)
dpvlink
7270

Art.Nr.: MCO-004
107,00 EUR
107,00 EUR pro Stück
Lieferzeit: Verfügbar Verfügbar
Objektiv 6-fach für MANTIS Compact
Objektiv 6-fach für MANTIS Compact
Objektiv/Vorsatzlinse, 6-fach Vergrößerung,
Arbeitsabstand 73 mm
(passend für MANTIS Compact)
dpvlink
7270

Art.Nr.: MCO-006
167,00 EUR
167,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf
Objektiv 8-fach für MANTIS Compact
Objektiv 8-fach für MANTIS Compact
Objektiv/Vorsatzlinse, 8-fach Vergrößerung,
Arbeitsabstand 59 mm
(passend für MANTIS Compact)
dpvlink
7270

Art.Nr.: MCO-008
427,00 EUR
427,00 EUR pro Stück
Lieferzeit: Verfügbar Verfügbar
Schutzgläser für Objektive 2-/4-/6-/8-fach
Schutzgläser für Objektive 2-/4-/6-/8-fach
Schutzgläser für Objektive " Compact "
( 4 Stück )
passend für Objektive "MANTIS Compact"
dpvlink
7270

Art.Nr.: MCO-010
107,00 EUR
107,00 EUR pro VPE
Lieferzeit: Verfügbar Verfügbar

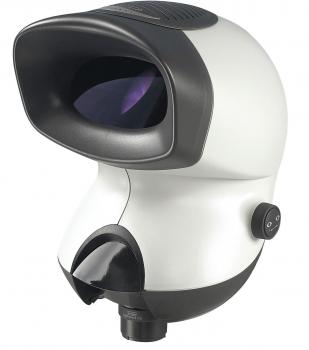

Projektionskopf (ohne Objektive) für MANTIS Compact
Projektionskopf (ohne Objektive) für MANTIS Compact
MANTIS-Compact Projektionskopf (ohne Objektive),
LED-Beleuchtung
(passend zu Ständer MCS-005 oder MCS-006)
dpvlink
7294

Art.Nr.: MCH-001
1.065,00 EUR
1.065,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf
UV-Projektionskopf (ohne Objektive) für MANTIS Compact
UV-Projektionskopf (ohne Objektive) für MANTIS Compact
MANTIS-Compact UV-Projektionskopf (ohne Objektive)
UV-LED-Beleuchtung
(passend zu Ständer MCS-005 oder MCS-006)
dpvlink
7294

Art.Nr.: MCH-002
2.005,00 EUR
2.005,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf

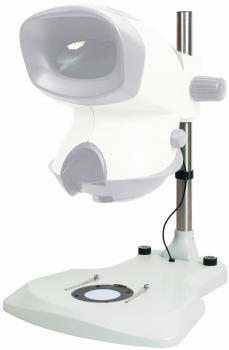

Tischständer für MANTIS Compact
Tischständer für MANTIS Compact
MANTIS-Compact/Elite Tischständer MBS-002,
mit LED-Durchlicht, Stromversorgung über Dimmer
für Auf- und Durchlicht, incl. Staubschutzhülle
dpvlink
7288

Art.Nr.: MBS-002
876,00 EUR
876,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf

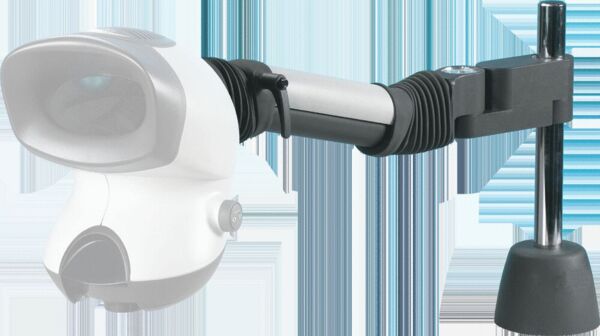

Flexibler Gelenkarmständer für MANTIS Compact
Flexibler Gelenkarmständer für MANTIS Compact
MANTIS-Compact Flexibler Gelenkarm Ständer
(Schwenkarm) mit Positionsfixierung
Ausladung: 700 mm
dpvlink
7288

Art.Nr.: MCF-001
1.754,00 EUR
1.754,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf

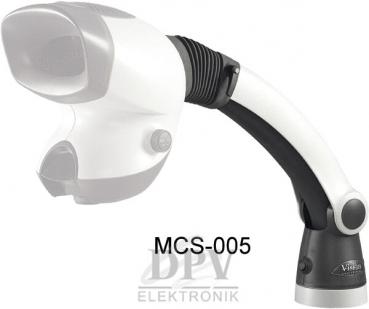

Universalständer (Schwenkarm) für MANTIS Compact
Universalständer (Schwenkarm) für MANTIS Compact
MANTIS-Compact Universalständer
(Schwenkarm) mit Positionsfixierung
dpvlink
7288

Art.Nr.: MCS-005
748,00 EUR
748,00 EUR pro Stück
Lieferzeit: Im Zulauf Im Zulauf
1 bis 13 (von insgesamt 13)
